頻率：13.5~167MHz
尺寸：3.2x2.5mm
KDS差分晶振,DSO323SK六腳貼片晶振,1XST156250AKM晶體振蕩器，差分晶振有不同的輸出信號,LV-PECL,LVDS,HCSL,是差分晶振通用的輸出信號.一般為六腳貼片晶振,能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性,具有高性能,低功耗,低噪聲,低抖動,低損耗等特點.被廣泛用于通訊設備,機頂盒,光端機,安防設備及各種頻率控制設備上.
大真空株式會社KDS晶振自1959年建立以來一直遵從的三個理念“依賴于可靠的人”“可靠的產品”和”可靠的公司”.作為全球石英晶振制造商,大真空KDS晶振努力幫助實現新一代電子社會,使人們更舒適更方便,通過開發石英晶體振蕩器,壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),恒溫晶體振蕩器(OCXO),陶瓷諧振器等晶體器件對全球環境友好.
日本株式會社KDS晶振不斷努力為客戶在日本國內外提供世界一流的質量和滿意的服務.所生產石英晶振,陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國,英國,德國,到中國,新加坡,泰國和其他亞洲國家.以“依賴”為公司方針,以客戶為導向,創新高效的經營管理,努力創造利潤,履行企業社會責任.
日本大真空株式會社KDS晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
KDS差分晶振,DSO323SK六腳貼片晶振,1XST156250AKM晶體振蕩器，日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.
|
項目 |
符號 |

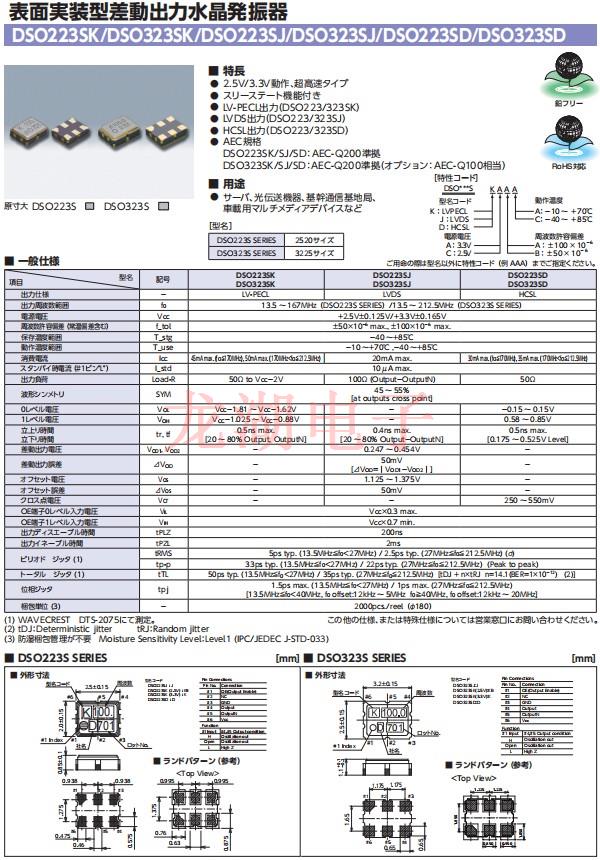

DSO223SK晶振,DSO323SK晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
13.5 MHz to 167 MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.5V to 3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-40℃ to +105℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.cnlifecy.cn/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓
|
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
KDS差分晶振,DSO323SK六腳貼片晶振,1XST156250AKM晶體振蕩器
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.KDS差分晶振,DSO323SK六腳貼片晶振,1XST156250AKM晶體振蕩器
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種貼片石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
KDS差分晶振,DSO323SK六腳貼片晶振,1XST156250AKM晶體振蕩器
KDS晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源,資源消耗指標和排放指標達到國內領先,國際先進水平.
KDS晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
KDS差分晶振,DSO323SK六腳貼片晶振,1XST156250AKM晶體振蕩器,致力于環境保護,包括預防污染.在石英晶振晶體產品的規劃到制造,運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.
KDS晶振,貼片晶振,石英晶體振蕩器在”制造,使用,有效利用,再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好”防止地球變暖,有效利用資源,對化學物質進行管理”,實現與地球的和諧相處.
