兒童手表專用32.768KHZ晶振FC-135愛普生晶振Q13FC1350000600

來源：龍湖電子查看手機網址

掃一掃!

兒童手表專用32.768KHZ晶振FC-135愛普生晶振Q13FC1350000600

掃一掃!

瀏覽：- 發布日期：2022-09-27 11:24:22【大中小】

分享到：

兒童手表專用32.768KHZ晶振FC-135愛普生晶振Q13FC1350000600

兒童手表晶振應用需要kHz范圍內的低頻晶體,常用的頻率是32.768 kHz手(鐘)表晶體.但是大多數當前的應用需要更高頻率的晶體,范圍從小于10MHz到大于100MHz.頻率穩定性和溫度范圍所需的頻率穩定性由系統要求確定.愛普生晶振振蕩器的穩定性可簡單地表述為由于某些原因引起的頻率變化除以中心頻率.即:穩定性=頻率變化÷中心頻率例如,如果振蕩器輸出頻率為10MHz,并且隨溫度變化了10Hz,則其溫度穩定性為:10/10,000,000=1x10-6=1ppm.晶振的典型穩定性可以在100ppm至0.001ppm之間.

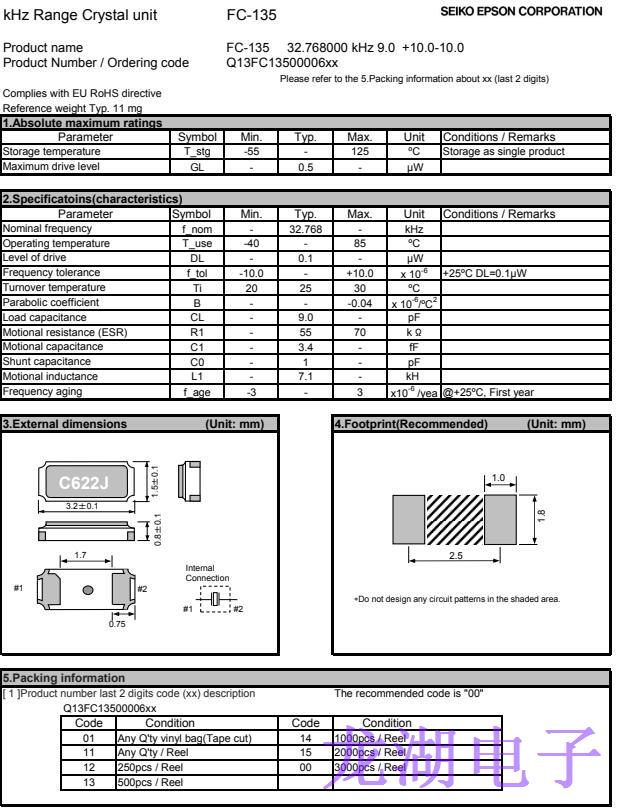

FC-135愛普生晶振Q13FC1350000600,兒童手表專用32.768KHZ晶振

晶振編碼	長x寬x高	型號	頻率	CL值	頻率.tol。@+25°C	工作溫度	ESR[類別]	驅動力	溫度
Q13FC1350000100	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000200	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000300	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-30.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001100	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001200	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	8 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001300	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001700	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	-18.0/+22.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350003900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	7.5 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350004900	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350005700	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	10 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350006000	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	6 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350006100	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	6.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350006300	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	18 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000400	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000500	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000600	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350000800	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	9 pF	+/-30.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC
Q13FC1350001000	3.2 x 1.5 x 0.9 mm	FC-135	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C	≤ 70 KΩ	≤ - µW	+25ºC +/-5ºC

頻率穩定性通常由應用要求決定,并進而確定將需要的石英晶體諧振器晶振類型.振蕩器必須工作的溫度范圍是確定可以達到的穩定性的主要因素.晶振類型簡單晶振(XO):這是最基本的類型,其穩定性完全由晶體諧振器本身的固有特性決定.MHz范圍內的較高頻率晶體由石英棒制成,其制造工藝應滿足:即使環境溫度在-55℃至+125℃(-67°F至 +257°F)之間變化,也可提供相對穩定的頻率.即使在這么寬的溫度范圍內,適當切割的石英晶體也可實現±25ppm的穩定性.與諸如隨溫度變化可達1％(10,000ppm)或更高的LC振蕩電路等其它無源諧振器相比,晶體振蕩器的性能有了根本提升.

FC-135愛普生晶振Q13FC1350000600,兒童手表專用32.768KHZ晶振
