SIWARD品牌的OSC02系列晶振

來源：火運電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-12-26 02:00:11【大中小】

分享到：

XO (石英晶體振蕩器) 是主動元件，整合了晶體諧振器和振蕩電路，產生精確的頻率訊號。希華提供業界最常見的輸出邏輯 CMOS，封裝尺寸從 7.0 x 5.0 mm 到 2.0 x 1.6 mm，廣泛應用于通訊網路、5G電信基礎建設、資料中心、伺服器、車用、?航太衛星。

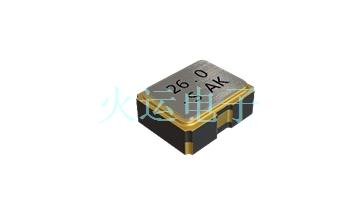

SIWARD品牌的OSC02系列晶振
應用
WiMAX
藍牙

特點

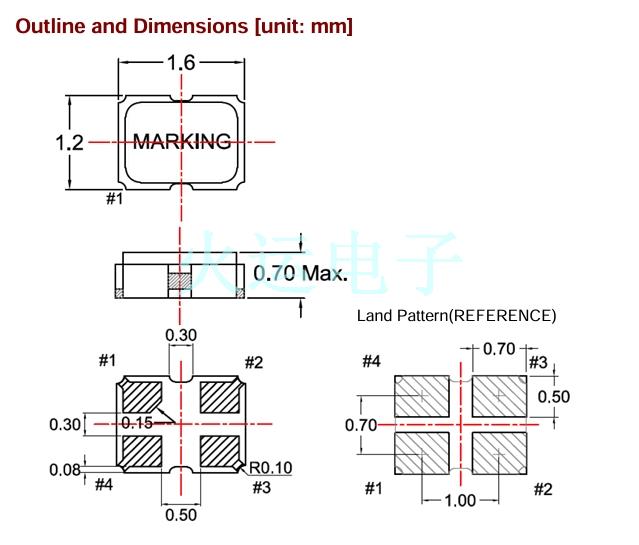

小型陶瓷封裝 / 尺寸（ 1.6 x 1.2 x 0.7）
低電流消耗
CMOS 輸出 / 帶三態功能

Model	OSC02
Nominal frequency	5~60.0MHz
Storage temperature range	-55 ∼ +125 ℃
Operating temperature range	-40 ∼ +125 ℃
Frequency stability	±25ppm / ±50ppm
Frequency Temp. Characteristics	±50 ppm @-40~+105 ℃,+25 ℃ as the reference
Power supply voltage	1.8V DC±10%	2.5V DC±10%	3.3V DC±10%
Current consumption	2.5mA max@ ~20M	5mA max@~20M	6mA max@ ~20M
	5mA max@ ~54M	8mA max@ ~54M	9mA max@ ~54M
Output level	C-MOS
Load	15 pF.
Output voltage level	VOL: 10%Vcc max. / VOH: 90%Vcc min.
Rise & Fall time	7ns max.@10%Vcc ~ 90%Vcc
Duty cycle	45%∼55％ at 50%Vcc
Start-up time	5ms max.
Phase Jitter	1.0ps max.@12KHz to 20MHz

由于優異的穩定性，晶體振蕩器被廣泛應用于通信、測量、時鐘、控制設備等領域，這些領域需要高精度的頻率輸出。隨著對頻率穩定性的要求越來越嚴格，很多場合選擇購買振蕩器而不是石英晶體諧振器是更好的選擇，因?yàn)橹恍柘蛘袷幤魈峁╇娫措妷杭纯奢p松獲得高穩定性的頻率輸出。這里我們想提到的是晶振是指晶振單元和帶有反饋電路的放大器的組合單元。

希華晶體成立于1988年，專精于石英頻率控制元件之研發、設計、生產與銷售。從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應鏈系統，為客戶提供全方位的服務。
