專門用于音頻用途而開發的石英晶體振蕩器

來源：龍湖電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2019-08-12 11:04:28【大中小】

分享到：

眾所周知,在數字音頻中,由于DA轉換器中使用的基準時鐘信號所具有的相位噪聲,音質會劣化,"DSO531SHH晶振"是專門用于音頻用途而開發的,具有優異的噪聲性能的石英晶體振蕩器.在振蕩電路中采用低噪聲工藝的同時,根據石英振子的參數,采用將振動水平,負電阻等最佳化,低相位噪聲化的振蕩電路(IC),與KDS晶振以往機型相比,實現了10~20dB左右的低相位噪聲化.關于RMS抖動,也重新修改電路設計,降低到1/3左右,通過其優良的信號品質,對提高數字音頻設備的音質做出貢獻.

采用5.0×3.2mm(5032晶振尺寸)的陶瓷封裝,與體積區的小型3.2×2.5mm(3225尺寸)2.0×1.6mm(2016尺寸)等相比,減少了熱波動,機械振動引起的信號變動.另外,通過優化晶振的設計,可以防止高驅動區域的附近相位噪聲的劣化,在全頻帶穩定地得到良好的特性.

表1:DSO531SHH 電気的特性仕様

項目	特色代碼		輸出頻率范圍（MHz）	符號	標準				條件
項目	電源電壓	頻率容差	輸出頻率范圍（MHz）	符號	分鐘。	（典型值）。	最大。	單位	條件
電源電壓	一	*	20≤fo≤50	V CC	+3.0	+3.3	+3.6	V
	乙				+2.6	+2.8	+3.0
	?				+2.25	+2.5	Tasu2.75
	d				Tasu1.62	+1.8	+2.0
頻率容差（包括室溫偏差）	*	一	*	f_tol	-100	-	+100	×10 -6	-40~ + 85℃	-10至+ 70°C （標準工作溫度范圍）
		乙			-50	-	+50		-40~ + 85℃
		?			-30	-	+30		-20~ + 70℃
		d			-25	-	+25		-10~ + 70℃
當前消費	一	*	20≤fo≤50	我CC	-	-	7.7	毫安	沒有負載
	乙				-	-	5.5
	?				-	-	4.8
	d				-	-	2.9
待機電流（＃1引腳“L”）	一	*	20≤fo≤50	I_STD	-	-	35	μA
	乙				-	-	32
	?				-	-	三十
	d				-	-	25
波形對稱	*	*	*	SYM	45	50	55	％	在50％V CC
0電平電壓	*	*	*	V OL	-	-	V CC ×0.1	V
1級電壓	*	*	*	V OH	V CC ×0.9	-	-	V
上升時間下降時間	一	*	*	tr，rf	-	-	2.1	NS	10至90％V CC電平
	乙				-	-	2.5
	?				-	-	2.7
	d				-	-	4.7
輸出負載	*	*	*	L_ CMOS	-	-	15	pF的
OE引腳0電平輸入電壓	*	*	*	V IL	-	-	V CC ×0.3	V
OE引腳1電平輸入電壓	*	*	*	V IH	V CC ×0.7	-	-	V
輸出啟用時間	*	*	*	tPZL	-	-	1	MS
輸出禁用時間	*	*	*	tPLZ	-	-	10	微秒
相位噪聲	一	*	20≤fo≤50	-	-	-160	-	dBc / Hz	偏移1kHz
	d	*			-	-158	-		偏移1kHz
	一	*			-	-172	-		偏移100kHz
	d	*			-	-166	-		偏移100kHz
包裝單位（1）	1000pcs./reel(φ180)

1）無需防潮包裝管理濕度敏感度等級:LEVEL1(IPC/JEDEC J-STD-033)

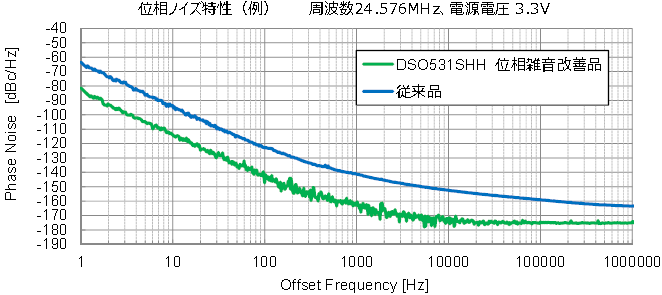

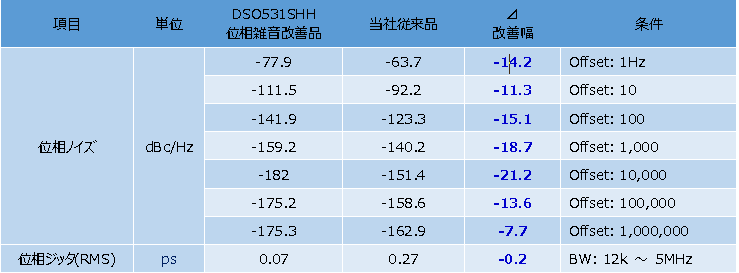

圖2 :相位噪聲,相位抖動

該系列石英晶體振蕩器的特點主要是電源電壓:1.8V/2.5V/2.8V/3.3V,具有超低相位噪聲:fout±1kHz-160dBc/Hz(典型值),Fout±100kHz-172dBc/Hz(典型值),并且支持的頻率范圍:20-50MHz,薄型支架:1.1mm,具有三態功能,適合使用于高品質晶振的音響設備,通訊設備,視頻設備.
