眾所周知,在數字音頻中,由于DA轉換器中使用的基準時鐘信號所具有的相位噪聲,音質會劣化,"DSO531SHH晶振"是專門用于音頻用途而開發的,具有優異的噪聲性能的石英晶體振蕩器.在振蕩電路中采用低噪聲工藝的同時,根據石英振子的參數,采用將振動水平,負電阻等最佳化,低相位噪聲化的振蕩電路(IC),與KDS晶振以往機型相比,實現了10~20dB左右的低相位噪聲化.關于RMS抖動,也重新修改電路設計,降低到1/3左右,通過其優良的信號品質,對提高數字音頻設備的音質做出貢獻.
采用5.0×3.2mm(5032晶振尺寸)的陶瓷封裝,與體積區的小型3.2×2.5mm(3225尺寸)2.0×1.6mm(2016尺寸)等相比,減少了熱波動,機械振動引起的信號變動.另外,通過優化晶振的設計,可以防止高驅動區域的附近相位噪聲的劣化,在全頻帶穩定地得到良好的特性.
表1:DSO531SHH 電気的特性仕様
| 項目 | 特色代碼 |
輸出頻率范圍
（MHz）
|
符號 | 標準 | 條件 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
電源
電壓
|
頻率
容差
|
分鐘。 | （典型值）。 | 最大。 | 單位 | |||||
| 電源電壓 | 一 | * | 20≤fo≤50 | VCC | +3.0 | +3.3 | +3.6 | V | ||
| 乙 | +2.6 | +2.8 | +3.0 | |||||||
| ? | +2.25 | +2.5 | Tasu2.75 | |||||||
| d | Tasu1.62 | +1.8 | +2.0 | |||||||
|
頻率容差
（包括室溫偏差）
|
* | 一 | * | f_tol | -100 | - | +100 | ×10-6 | -40~ + 85℃ |
-10至+ 70°C
（標準工作溫度范圍）
|
| 乙 | -50 | - | +50 | |||||||
| ? | -30 | - | +30 | -20~ + 70℃ | ||||||
| d | -25 | - | +25 | -10~ + 70℃ | ||||||
| 當前消費 | 一 | * | 20≤fo≤50 | 我CC | - | - | 7.7 | 毫安 | 沒有負載 | |
| 乙 | - | - | 5.5 | |||||||
| ? | - | - | 4.8 | |||||||
| d | - | - | 2.9 | |||||||
| 待機電流（＃1引腳“L”） | 一 | * | 20≤fo≤50 | I_STD | - | - | 35 | μA | ||
| 乙 | - | - | 32 | |||||||
| ? | - | - | 三十 | |||||||
| d | - | - | 25 | |||||||
| 波形對稱 | * | * | * | SYM | 45 | 50 | 55 | ％ | 在50％VCC | |
| 0電平電壓 | * | * | * | VOL | - | - | VCC×0.1 | V | ||
| 1級電壓 | * | * | * | VOH | VCC×0.9 | - | - | |||
|
上升時間
下降時間
|
一 | * | * | tr，rf | - | - | 2.1 | NS | 10至90％VCC電平 | |
| 乙 | - | - | 2.5 | |||||||
| ? | - | - | 2.7 | |||||||
| d | - | - | 4.7 | |||||||
| 輸出負載 | * | * | * | L_CMOS | - | - | 15 | pF的 | ||
| OE引腳0電平輸入電壓 | * | * | * | VIL | - | - | VCC×0.3 | V | ||
| OE引腳1電平輸入電壓 | * | * | * | VIH | VCC×0.7 | - | - | |||
| 輸出啟用時間 | * | * | * | tPZL | - | - | 1 | MS | ||
| 輸出禁用時間 | * | * | * | tPLZ | - | - | 10 | 微秒 | ||
| 相位噪聲 | 一 | * | 20≤fo≤50 | - | - | -160 | - | dBc / Hz | 偏移1kHz | |
| d | * | - | -158 | - | ||||||
| 一 | * | - | -172 | - | 偏移100kHz | |||||
| d | * | - | -166 | - | ||||||
| 包裝單位（1） | 1000pcs./reel(φ180) | |||||||||
1）無需防潮包裝管理濕度敏感度等級:LEVEL1(IPC/JEDEC J-STD-033)

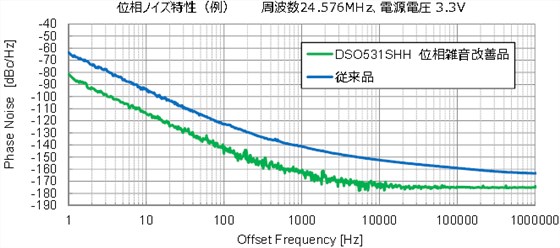

圖2 :相位噪聲,相位抖動
該系列石英晶體振蕩器的特點主要是電源電壓:1.8V/2.5V/2.8V/3.3V,具有超低相位噪聲:fout±1kHz-160dBc/Hz(典型值),Fout±100kHz-172dBc/Hz(典型值),并且支持的頻率范圍:20-50MHz,薄型支架:1.1mm,具有三態功能,適合使用于高品質晶振的音響設備,通訊設備,視頻設備.
