頻率：8~30MHz

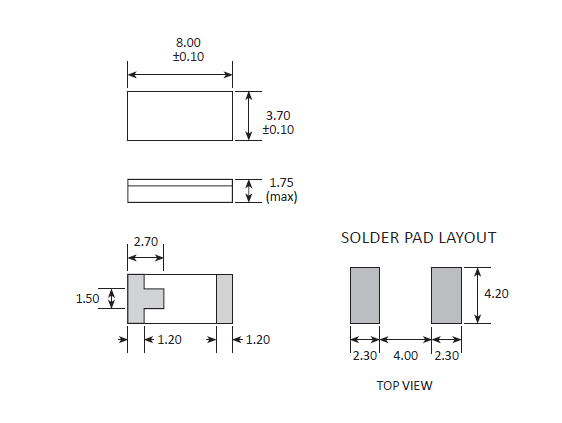

尺寸：8.0×3.8mm
Golledge晶振,CC1A晶振,8038貼片晶振,高利奇晶振公司自1990年我們成立以來,一直享有空前的成功全球電子工業生產頻率控制產品的主要供應商.所生產的產品范圍包括:石英晶體,振蕩器,實時時鐘,溫補晶振,壓控晶振,溫控晶振,水晶過濾器,(表面聲波)設備等.產品廣泛應用于電子工業,包括電信、衛星、微處理器、航空航天、汽車、儀表和醫療應用.高利奇晶振公司專業和高效的方法使之成為世界上許多領先的電子oem和CEMs的首選供應商.專用IT人員確保操作得到最高質量和安全系統的支持。
音叉晶振具有電阻小，高低溫穩定性能變化不大，在惡劣環境中均能保持正常工作，精度性能優越等特點，主要采用了高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術，最終使晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體元器件的等效電阻等更接近理論值，使石英晶體元器件可在更低功耗下工作。
音叉晶振具有電阻小，高低溫穩定性能變化不大，在惡劣環境中均能保持正常工作，精度性能優越等特點，主要采用了高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術，最終使晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體元器件的等效電阻等更接近理論值，使石英晶體元器件可在更低功耗下工作。
|
高利奇晶振規格 |
單位 |
CC1A晶振頻率范圍 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
8~30MHz |
標準頻率 |
|
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
|
頻率公差 |
f_— l |
±20 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://m.cnlifecy.cn/ |
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
|
負載電容 |
CL |
12.5pF |
不同負載要求,請聯系我們. |
|
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個石英水晶振動子產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。
若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然音叉晶振產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
＜SMD產品＞
SMD晶體產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。 在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使 用。
＜引線類型產品>
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。請在沒有直射陽光，不發生結露的場所保管。Golledge晶振,CC1A晶振,8038貼片晶振
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
Golledge晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、石英晶振、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.
Golledge高利奇晶振集團將有效率的使用自然資源和能源,以便從源頭減少無源晶體諧振器廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意. 我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、32.768K晶振、有源晶體原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.Golledge晶振,CC1A晶振,8038貼片晶振
