GPS時鐘模塊的典型應用包括3G/4G LTE基站、時鐘服務器、時鐘源、IP回程、PTP服務器、雷達、智能電網和測試測量。

自由運行:時鐘模塊上電，無GPS輸入。

頻率:10.0MHz

頻率穩定性:5.00ppb

頻率穩定性:TA在工作溫度范圍內變化，測量參考觀察到的頻率 fref=(fmax+fmin)/2，Vs=3.3V，負載=15pF，溫度變化速度小于2°C/min。

短期穩定性(溫度穩定，無EMI/EMC或其他干擾，通電1小時后測試，參考。至25°C；1s): 最大0.1ppb

精度(通電2天后鎖定到1PPS時平均24小時):最大10ppt

預熱(TA = 25°C，Vs=3.3V常數，測量參考10MHz，通電5分鐘后，GPS鎖定): 最大1ppm

老化(恒定測量參考TA = 25°C、Vs=3.3V和運行30天后觀察到的頻率): 每天最多3ppb 每年最高0.5ppm

電源電壓3.3V±5%
狀態輸入(引腳1):
鎖定(< 5mA負載):最小2.4V
保持(< 5mA負載):最大0.4V
電源電壓交流紋波(10Hz至1MHz，引腳2):最大50mV峰峰值
1PPS輸入(引腳4):
波形:HCMOS
輸出高VoH:最小2.4V
輸出低音量:最大0.4V
脈沖寬度:最小10μs

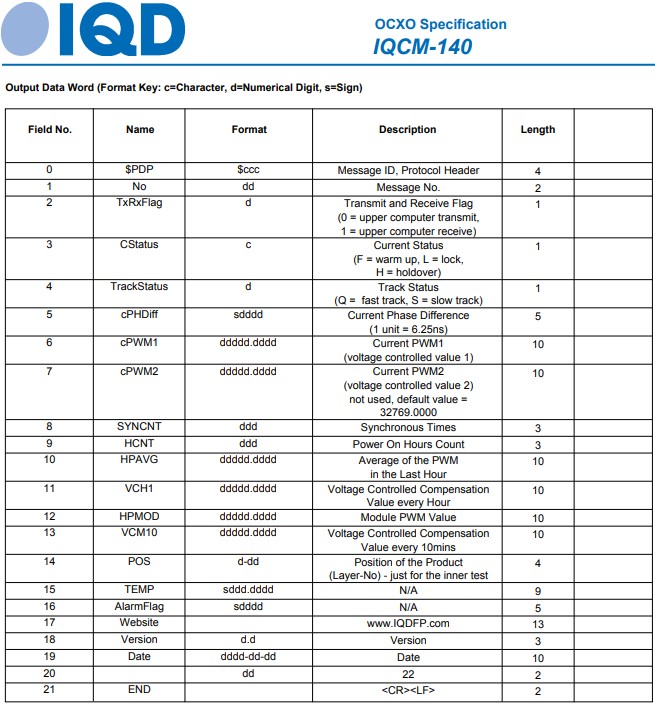

串行接口(引腳5和6，串行協議9600-8-N-1):
Rx高電平輸入電壓:最小2.4V
Rx低電平輸入電壓:最大0.4V
Tx高電平輸出電壓:最小2.4V
Tx低電平輸出電壓:最大0.4V
電流消耗:
熱身:1A馬克斯
穩態(@ 25°C):最大600mA
注意:所有針腳都不應承受高于3.6V的電壓。如果承受更高的電壓，處理器
將被損壞，并且該單元將不能正常工作。
工作溫度范圍 -40至85攝氏度

輸出詳細信息
輸出兼容性HCMOS
1PPS輸出(引腳7):
波形:HCMOS
輸出高VoH:最小2.4V
輸出低音量:最大0.4V
脈沖寬度:最小10秒
精度(通電2天后鎖定到1PPS時平均24小時):最大200ns
10MHz HCMOS輸出(與1PPS輸入同步，引腳8):
輸出高VoH (<5mA負載):最小2.7V
輸出低音量(< 5mA負載):最大0.4V
上升/下降時間(ref 15pF負載):最大10ns
占空比(參考15pF負載):45/55%最大值

噪聲參數：

10MHz RF輸出信號(引腳8)的相位噪聲(典型值):
10Hz時為-100dBc/Hz
100赫茲時為-130分貝/赫茲
1kHz時為-148dBc/Hz
10kHz時為-150dBc/Hz
100kHz時為-150dBc/Hz
1MHz時為-150dBc/Hz
10MHz RF輸出信號(引腳8)的相位噪聲(最大值):
10Hz時為-90dBc/Hz
100赫茲時為-120分貝/赫茲
1千赫茲時為-143分貝/赫茲
-145dBc/Hz @ 10kHz
100kHz時為-145dBc/Hz
1MHz時為-145dBc/Hz
環境參數
儲存條件:
溫度:-55至105℃
濕度:30至80%
ESD水平:ANSI/ESDA/JEDEC JS-001-2010:
人體模型，2級:2000伏至4000伏
機器型號，B級:200伏至400伏
沖擊:IEC 60068-2-27，試驗Ea，強度50A: 50G加速度持續11ms，半正弦波，三次三相
垂直平面。
振動:IEC 60068-2-06，測試頻率:10Hz-500Hz，0.75mm振幅，10G加速度，每周期30分鐘，3分鐘3次
相互垂直的平面，試驗持續時間2小時。
