時序時鐘晶振都有哪些要求,ECS的產品解決方案說明一切.

藍牙是用于移動電話,計算機和其他電子設備互連的短程無線標準.它允許在移動設備和計算機之間無線傳輸文件.您可以將智能手機,平板電腦/筆記本電腦或PC配對,并使用藍牙來回?zé)o線發送文件,這主要是體內的藍牙晶振起到了作用.多年來藍牙標準有很多修訂和變化,從2002年的藍牙1.1,藍牙2.0EDR(增強型數據速率),藍牙3.0HS(高速和超寬帶)到今天的帶有方向的藍牙5.1.資產跟蹤服務.

注意:WiFi和藍牙的區別在于:藍牙主要用于連接設備而不使用電纜,而WiFi則提供對互聯網的高速訪問.藍牙5.1的一個主要特點是測向,它可以將三維空間中的產品和物品絕對定位到低功耗無線連接的世界.但是,需要進行一些硬件升級才能使這項技術成為現實.這取決于您是否計劃使用到達角(AOA)或離開角(AOD),這將需要在Beacon或定位器設備上使用基于相位的天線陣列.

以下ECS晶振產品經過精心設計,可滿足所有無線時鐘要求.

圖片	型號信息	包裹 代碼	頻率 范圍	尺寸 LWH（mm）	溫度。范圍	穩定性
	ECX-1048	48	24 - 54 MHz	1.2 x 1.0 x 0.33	-40~ + 85°C	±10 PPM
	ECX-1247	47	24 - 80 MHz	1.6 x 1.2 x 0.3	-40~ + 125°C	±20 PPM
	ECX-1637B	37B	16 - 50 MHz	2.0 x 1.6 x 0.45	-40~ + 85°C	±10 PPM
	ECX-1210	1210	32.768K晶振	1.2 x 1.0 x 0.5	-40~ + 85°C	-0.04 ppm /°C²
	ECX-16	16	32.768 kHz	1.6 x 1.0 x 0.5	-40~ + 85°C	-0.04 ppm /°C²
	ECX-12R	12R	32.768 kHz	2.0 x 1.2 x 0.6	-40~ + 85°C	-0.04 ppm /°C²
	ECX-31B	34B	32.768 kHz	3.2 x 1.5 x 0.9	-40~ + 85°C	-0.04 ppm /°C²

需要考慮電路設計以考慮石英晶振信號噪聲,時鐘抖動和信號傳播延遲的變量.根據系統規模,RAM和特別是CPU要求對嵌入式系統要求很高.許多性能良好的角度估計算法需要來自CPU的大量處理能力.

5.1是藍牙低能耗能力的重要補充.據信它可以對室內導航產生類似的影響,GPS對全球定位的影響.GPS已經從根本上改變了汽車,人和物體在宏觀尺度上的旅行和跟蹤世界.藍牙5.1LE測向技術可以對建筑物內的微觀尺度,屬性,資產跟蹤以及許多其他方面產生類似的影響.

該技術使您能夠在任何給定時間知道所有資產的位置.例如,它使您能夠在倉庫,作業現場找到昂貴的設備,甚至可以跟蹤低至1厘米的物品.想象一下,不僅要知道你把鑰匙放在哪個房間,還要知道他們?cè)谏嘲l(fā)上的墊子.

有哪些方法以及它們?nèi)绾尾煌?/span>

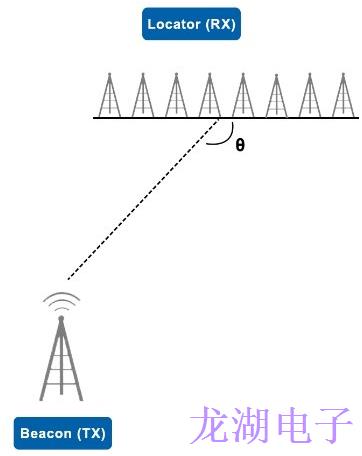

到達角(AoA)

信標將其位置廣播(TX)到AoA定位器,例如無線接入點

定位器測量信號的到達角度

信標只需要一個天線,可以是低功率,同時支持額外的藍牙LE功能

定位器需要3x3或4x4天線陣列和開關(參見下面的天線說明)

到達角度

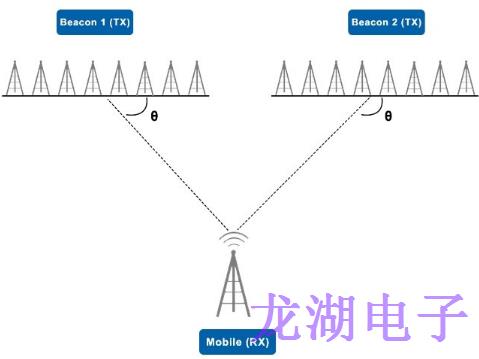

出發角(AoD)

信標使用多個天線發送AoD信息,例如坐標

移動設備(包括智能手機)接收信標并計算位置

信標需要3x3或4x4天線陣列和交換機

智能手機等移動設備需要支持AoD算法.信標坐標必須由位置服務系統知道

出發角度

均勻線性陣列(ULA)是一維陣列.陣列中的所有天線都在一條線上,您只能測量方位角(球面坐標系中的角度測量)角度.

均勻矩形陣列(URA)二維陣列,意味著天線以二維(在平面上)展開.您可以在3D半空間中測量方位角和仰角.

均勻圓陣列(UCA)是二維陣列,意味著天線在兩個維度上(在平面上)展開.您可以在3D半空間中測量方位角和仰角.

應用:RF和基帶/MAC參考時鐘信標和移動設計都包含RF收發器和基帶/MAC,它們使用公共參考時鐘輸入.一些更常見的參考頻率是:16.0MHz,24.0MHz,26.0MHz貼片晶振,32.0MHz,37.40MHz,38.40MHz,40.0MHz和32.768kHz.這些由支持無線標準的RF-ASIC使用,如藍牙低功耗(BLE),藍牙,WiFi和物聯網或無線應用中使用的其他標準.

由于這些應用需要嚴格的頻率穩定性和低等效串聯電阻(ESR),因此這些ECS晶振旨在滿足對無線協議性能至關重要的高要求.

注意:等效串聯電阻(ESR)是晶體最重要的特性之一.晶體坯的ESR與其晶體元素的大小成反比.因此,當晶體坯料小型化時,ESR值增加.ESR以歐姆(Ω)表示,該數值越低,晶體越好.隨著ESR越來越高,放大器的啟動和運行負載越來越高,可能會阻礙振蕩器的啟動和運行,尤其是在低溫時.LwESR晶體需要較少的功率來啟動并保持運行.這使得它對設計工程師更具吸引力.
