音叉晶體拋物線溫度曲線

由于其獨特的形狀，音叉晶體無法在寬溫度范圍內提供高精度。它們的溫度精度可以繪制為隨溫度變化的拋物線曲線。該精度在室溫或大約 +25°C 下通常為 ±20ppm。這相當于每天增加或減少 1.7 秒的時間或每年減少 10.34 分鐘。圖 1 顯示了在極端高溫和極端低溫下精度的下降。伊西斯的音叉晶體ECS-.327-12.5-16-TR為COTS,汽車提供理想解決方案

ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.31818MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.31818MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.31818MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	28.63636MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	28.63636MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	28.63636MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	30MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	30MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	30MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	40MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	40MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	40MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	16MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	16MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	16MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	12.288MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	12.288MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	12.288MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	14.7456MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	14.7456MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	14.7456MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	25MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	25MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	25MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	8MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	8MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	8MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24MHz	-10°C ~ 70°C

這些溫度下的典型精度遠低于 ±150ppm，這相當于每天損失近 13.0 秒或每年約 1.3 小時。32.768KHZ音叉晶體的常見拋物線系數為 0.04 ppm/°C2。

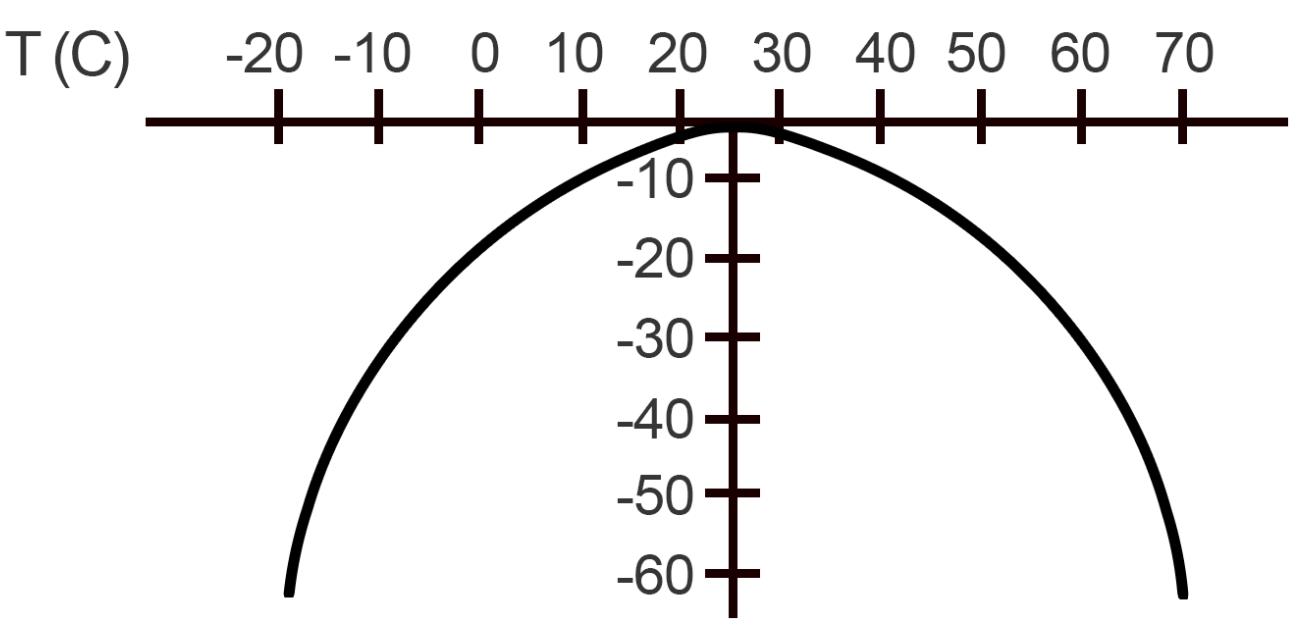

圖 1：確定音叉頻率穩定性的拋物線曲線

如何確定典型 32.768 kHz 音叉晶體的溫度與精度

典型晶體在特定頻率 (f) 和溫度 (T) 下的頻率偏差 (Δf) 為：

Δf/f = k(T - T o ) 2 + f o

在哪里：

• f 是標稱晶體頻率
• k 是曲率常數
• T 是溫度
• T o是周轉溫度
• f o是室溫下的頻率偏差

對該等式的分析僅揭示了控制晶體隨溫度變化的頻率響應的三個變量。這些是曲率接觸、周轉溫度和室溫頻率偏差。曲率常數對隨溫度變化的頻率偏差的拋物線性質影響最大，但該常數的偏差非常小。不同的周轉溫度使偏差曲線左移或右移，室溫下不同的頻率偏差將使曲線上移或下移。

ECS晶振	CSM-7X	MHz Crystal	24MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	9.8304MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	9.8304MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	9.8304MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.579545MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.579545MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.579545MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.096MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.096MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.096MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	24MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	7.3728MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	7.3728MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	7.3728MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	9.216MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	9.216MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	9.216MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	12MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	12MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	12MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	20MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	20MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	20MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	6MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6.144MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6.144MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	6.144MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	27MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	27MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	27MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	13.56MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	13.56MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	13.56MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECS-2X6X	kHz Crystal (Tuning Fork)	32.768kHz	-10°C ~ 60°C
ECS晶振	ECX-71	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-71	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-71	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C

汽車級音叉晶體

在考慮溫度時，還應考慮汽車級音叉晶體。ECS Inc. International 的汽車級晶體在符合 IATF-16949 標準的工廠制造，并通過了 AEC-Q200 認證。如果需要，這些組件支持 PPAP，并提供標準音叉晶體中沒有的特殊性能。

ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-306X	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECS-CDX	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECS-CDX	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECS-CDX	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-71	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-71	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-71	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	8MHz	-20°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	8MHz	-20°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	8MHz	-20°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-20°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-20°C ~ 70°C
ECS晶振	CSM-7X	MHz Crystal	4.9152MHz	-20°C ~ 70°C
ECS晶振	ECS-2x6-FLX	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECS-2x6-FLX	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECS-2x6-FLX	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	3.579545MHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	3.579545MHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	3.579545MHz	-40°C ~ 85°C
ECS晶振	ECX-33Q	MHz Crystal	12MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	12MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	12MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	13.56MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	13.56MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	13.56MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	14.7456MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	14.7456MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	14.7456MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	16.384MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	16.384MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	16.384MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	18.432MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	18.432MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	18.432MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	27MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	27MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	27MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	28.63636MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	28.63636MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	28.63636MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	30MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	30MHz	-40°C ~ 125°C
ECS晶振	ECX-33Q	MHz Crystal	30MHz	-40°C ~ 125°C
ECS晶振	CSM-7X-DN	MHz Crystal	4MHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	4MHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	4MHz	-40°C ~ 85°C

汽車級音叉可以指定標準規格，例如 -40°C ~ 85°C，但也提供擴展的溫度范圍，達到 +105°C，在某些情況下可達到 125°C。根據其應用，汽車級晶體通常會受到極端溫度變化的影響；這些石英晶體每天可以多次看到超過 100°C 的溫度變化。堅固耐用的 AEC-Q200 晶體具有更多的連接點，可在高沖擊和振動環境下提供出色的性能。例如，當人們乘坐汽車時，主動懸架會不斷調整驅動以獲得最佳舒適度，輪胎壓力監測系統位于車輪中，確保乘客可以從 A 點到達 B 點。堅固的水晶，以及其他組件，可以歸功于您的汽車的成功.

ECS晶振	CSM-7X-DN	MHz Crystal	8MHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	8MHz	-40°C ~ 85°C
ECS晶振	CSM-7X-DN	MHz Crystal	8MHz	-40°C ~ 85°C
ECS晶振	ECS-3X8X	kHz Crystal (Tuning Fork)	32.768kHz	-10°C ~ 60°C
ECS晶振	ECS-2x6	kHz Crystal (Tuning Fork)	32.768kHz	-10°C ~ 60°C
ECS晶振	ECS-3X8	kHz Crystal (Tuning Fork)	32.768kHz	-10°C ~ 60°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	4MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	7.68MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	7.68MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	7.68MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	9.8304MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	9.8304MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	9.8304MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	4.194304MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	4.194304MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	4.194304MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	11MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	11MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	11MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-40°C ~ 85°C
ECS晶振	CSM-7X	MHz Crystal	11.0592MHz	-40°C ~ 85°C
ECS晶振	ECX-2236Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	26MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	26MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	26MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	27MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	27MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	27MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	32MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	32MHz	-40°C ~ 125°C
ECS晶振	ECX-2236Q	MHz Crystal	32MHz	-40°C ~ 125°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	13.56MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	13.56MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	13.56MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	19.6608MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	19.6608MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	19.6608MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	18.432MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	18.432MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	18.432MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	28.63636MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	28.63636MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	28.63636MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	27MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	27MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	27MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	30MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	30MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	30MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	13MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	13MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	13MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	27MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	27MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	27MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	14.31818MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	14.31818MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	14.31818MHz	-40°C ~ 85°C
ECS晶振	CSM-3X	MHz Crystal	40MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	40MHz	-10°C ~ 70°C
ECS晶振	CSM-3X	MHz Crystal	40MHz	-10°C ~ 70°C
ECS晶振	ECX-1637	MHz Crystal	16MHz	-20°C ~ 70°C
ECS晶振	ECX-1637	MHz Crystal	16MHz	-20°C ~ 70°C
ECS晶振	ECX-1637	MHz Crystal	16MHz	-20°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	14.31818MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	25MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	28.63636MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	24.576MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	12.288MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	19.6608MHz	-10°C ~ 70°C
ECS晶振	HC-46X	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	ECX-39	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-39	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-39	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-1637Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	24MHz	-40°C ~ 125°C

通孔晶體

通孔晶體是標準表面貼裝晶體的第二種最常見的音叉晶體類型。通孔晶體是密封的，因此通孔晶體的溫度性能可與標準的32.768K音叉晶體相媲美。兩者之間的主要區別不在于性能，而是需要將通孔晶體手動放置在印刷電路板上，這會增加制造時間。

ECS晶振	ECX-1637Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	26MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	26MHz	-40°C ~ 125°C
ECS晶振	ECX-1637Q	MHz Crystal	26MHz	-40°C ~ 125°C
ECS晶振	ECX-34Q	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C
ECS晶振	ECX-34Q	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C
ECS晶振	ECX-34Q	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C
ECS晶振	CSM-7	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	11.0592MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16.000312MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16.000312MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16.000312MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	12MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	3.579545MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	3.579545MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	3.579545MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	20MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16.257MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16.257MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	16.257MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	18.432MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	8MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	8MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	8MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	5MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	4MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	3.6864MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	48MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	48MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	48MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	24.00014MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	24.00014MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	24.00014MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	6.144MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	6.144MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	6.144MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	18MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	18MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	18MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	14.7456MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	5.0688MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	5.0688MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	5.0688MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	7.3728MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	7.3728MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	7.3728MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	4.9152MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	CSM-7	MHz Crystal	10MHz	-10°C ~ 70°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-31B	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	HC-46X	MHz Crystal	33MHz	-10°C ~ 70°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C
ECS晶振	ECX-12	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C

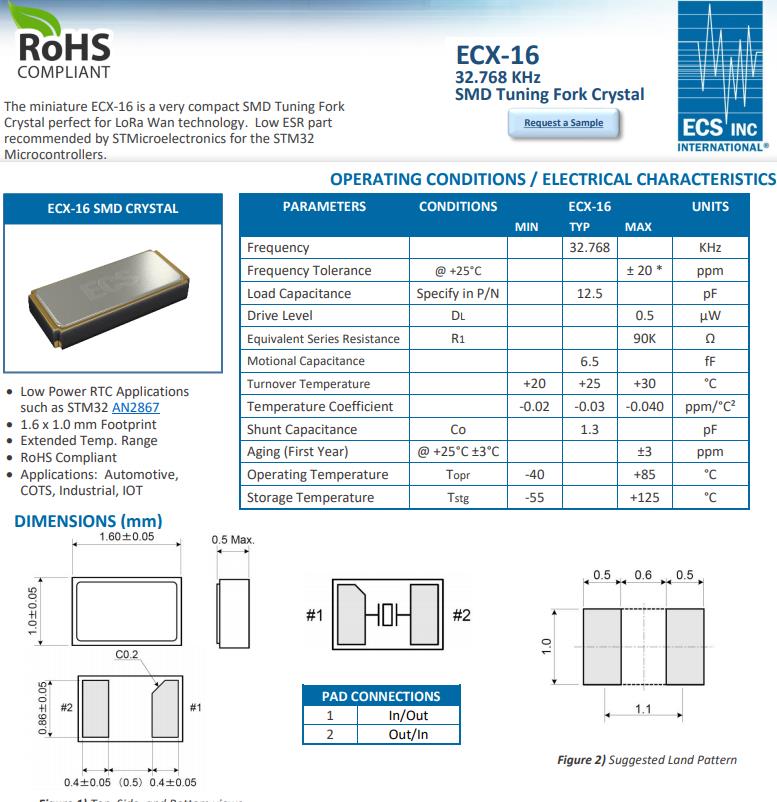

微型ECX-16是一個非常緊湊的SMD音叉水晶完美適合LoRa Wan技術。低ESR部分STM32由STMicroelectronics推薦微控制器。

低功耗RTC應用
如STM32 AN2867
1.6 × 1.0 mm占地面積

擴展溫度范圍

通過無鉛認證
應用程序:汽車、COTS,工業物聯網
