TCXO晶振536L27M00000X2IT5支持6G產品和軍用無線電，美國CTS公司一直以來倡導以創新型產品為主，在制作優質TCXO產品上面有著專屬于自身的獨特見解，總能輕易擊中用戶的需求，秉持著先進的設計理念，持續不斷向行業輸出自身的產品，通過自身成長，外界給予的反饋就是成長的最好證明，于是，發布新興TCXO產品線，編碼536L27M00000X2IT5，型號為536，尺寸為5032mm ,頻率為27MHZ，CTS的536型是一種高性能的溫補晶體振蕩器[TCXO]，適用于需要緊密穩定性、地層3性能等方面的應用。采用集成電路技術，采用HCMOS輸出和模擬溫度補償發動機；結合基礎石英晶體M536，具有良好的穩定性和低抖動/相位噪聲性能。

溫度補償晶振產品特性：基本晶體設計，頻率范圍10-50MHz*，工作電壓+3.3V
頻率穩定性，整體±4.6ppm[-40°C至+85°C]，工作溫度范圍-40°C至+105°C，頻率調整[VCTCXO]，啟用功能選項，磁帶和卷軸包裝，EIA-481，產品主要應用范圍：6G，5G，4G，LTE，飛蜂，RRU，BBU，軍用無線電[背包]，飛行娛樂，自主技術，同步以太網，IP網絡，醫療成像，層3，IEEE 1588定時，無線通信，測試和測量等領域。

CTS的TCXOs和VCTCXOs應用廣泛，從光網絡設備到醫療成像， 數字音頻和視頻記錄、軍事通信和雷達以及便攜式電子設備。成本低且 小封裝尺寸，我們的產品提供一流的性能和合理的價格，同時降低我們的 對環境的影響。

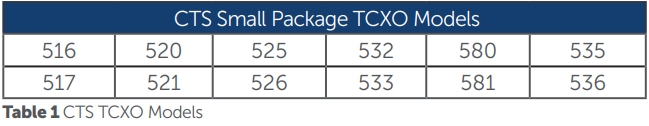

為了優化CTS小封裝溫度補償晶體振蕩器[tcxo]的性能， 每個應用程序設計都應該考慮幾個用戶提示。本指南與表1中概述的CTS模型相關聯，將涵蓋幾個關鍵主題，以幫助工程師快速啟動設計活動。

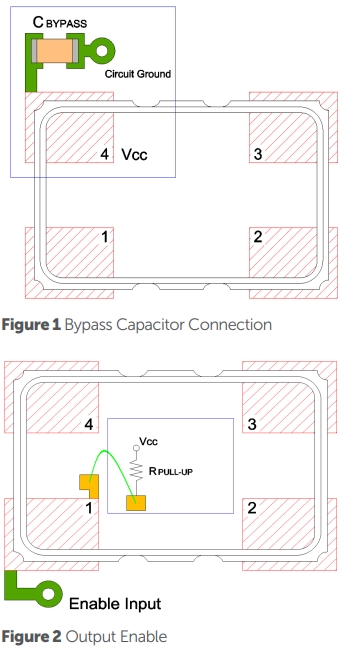

對電源上的高頻噪聲進行適當濾波 線路對于消除將噪聲注入振蕩器至關重要 以及整個系統。建議使用0.1華氏度[100華氏度] 電容器從Vcc引腳插入電路接地。旁路電容放置應盡可能靠近Vcc焊盤電路接地的短走線。參見圖1。

驅動適當?shù)膽?yīng)用負載將提供最佳相位噪聲 同時保持指定的溫度穩定性曲線。A 負載不匹配會導致時序信號反射回振蕩器輸出引腳，產生噪聲條件。由于在工廠使用定義的數據表負載對TCXO晶振進行頻率補償， 任何偏差都會導致頻率與溫度的差異 性能。

如果TCXO有可選的輸出使能控制引腳，請根據要求連接無噪聲電源 如相關產品數據手冊所述，以提供清晰的輸出信號。該引腳也可以保持?jǐn)嚅_， 輸出將通過內部上拉電阻使能。參見圖2。

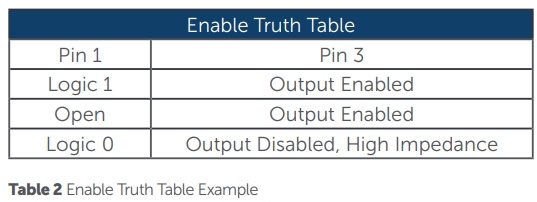

當使能引腳接地時，輸出信號被禁用，振蕩器將處于高阻態。表2顯示了一個典型的真值表，突出顯示了給定使能引腳連接的輸出狀態。

根據中列出的要求，配備電壓控制選項[VCTCXO]的TCXO需要干凈的電源相關產品數據表。Vc線上的任何噪聲都可能 被轉換成有源振蕩器的輸出信號。

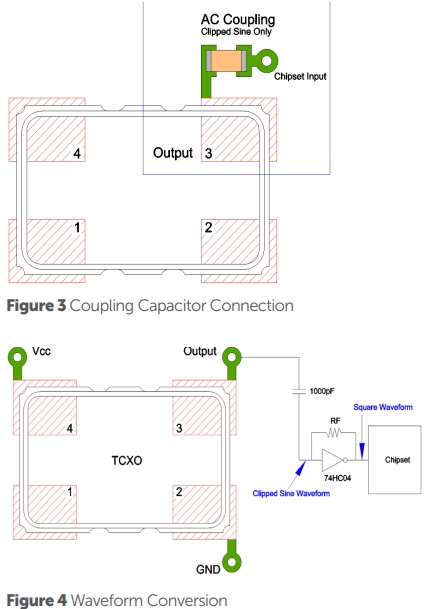

提供削波正弦輸出波形的TCXOs需要 DC從他們正在計時的設備中分離出來。建議在振蕩器輸出和芯片組輸入之間放置一個1nF[1000 pf]電容。該耦合電容器是 也被稱為DC切割電容器。參見圖3。

削波正弦波輸出是一種流行的TCXO有源晶振波形許多應用中使用的選項。它具有低功耗，改善了熱特性以更好地老化， 頻率穩定性和相位噪聲性能。限幅正弦器件可能有 比CMOS同類產品更高的可用性。

削波正弦輸出波形可以轉換成方波 波形格式，使用74HC04等逆變器。射頻電阻器 需要添加在TCXO的輸出引腳和之間 被驅動的芯片組的時鐘輸入和外部RF 電阻值應該在100k到10M歐姆之間。

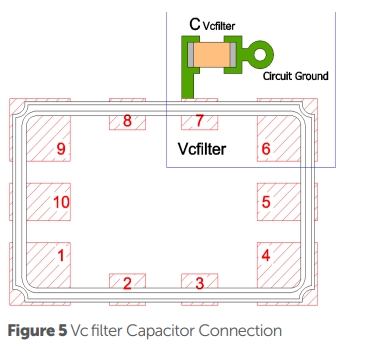

型號535和536配有一個Vc濾波器引腳，即用于實現的最佳相位噪聲性能 設備。CTS目錄數據手冊中顯示的典型相位噪聲曲線代表了使用 Vc濾波器引腳。連接一個值為33nF–0.1 uf的電容器 從引腳7到地提供了這種增強的性能?？匆?圖5。

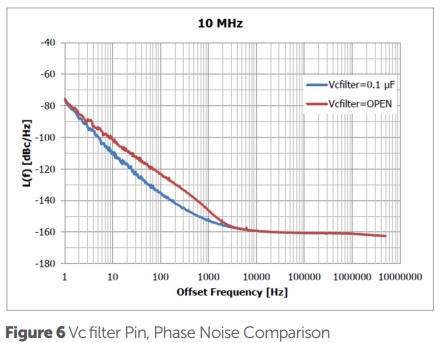

圖6和表3顯示了使用時的典型相位噪聲優勢 Vc過濾器選項。當Vc濾波器未連接時 偏移頻率為1Hz時，相位噪聲值相同10kHz或更高，但在10Hz至1kHz之間會惡化。 在偏移頻率為100Hz時，最大衰減約為12dB/HZ.
