頻率：50~170MHZ

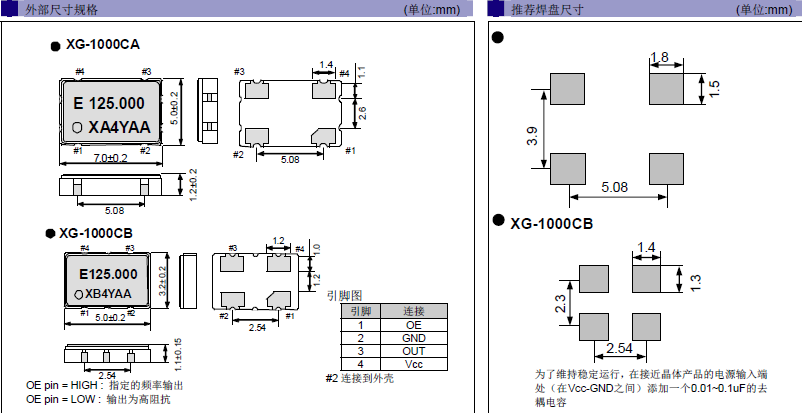

尺寸：5.0×7.0mm
EPSON晶振,SAW振蕩器,XG-1000CA/CB晶振。日本精工愛普生晶振接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件(蘇州)有限公司】愛普生拓優科夢(Epson Toyocom)是精工愛普生株式會社與愛普生晶振(中國)有限公司共同投資成立的有限責任公司(外商合資).
小體積有源石英晶體振蕩器，在生產時需要在完全凈化車間，在密封的機器設備中測良，封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一。
|
項目 |
符號 |
XG-1000CA/CB晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
50MHz to 170MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
2.5V,3.3 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-40℃ to +100℃ |
裸存 |
|
工作溫度
|
T_use
|
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.cnlifecy.cn/
|
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
|
|||
|
功耗 |
ICC |
11 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
5μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.EPSON晶振,SAW振蕩器,XG-1000CA/CB晶振
愛普生株式會社石英晶體振蕩器不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染。
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平。
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進，包括能源資源的保持，回收再利用以及減少廢棄物等。
EPSON晶振盡可能的采用無害的原材料和生產技術，避免有害物質的產生，比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收，最小化有害原料的使用。
愛普生石英晶振集團將建立可行的技術及經濟性環境目標，并確保其環境保護活動的質量。EPSON晶振,SAW振蕩器,XG-1000CA/CB晶振
愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護，將建立自己的特有的環境標準。
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進，包括能源資源的保持，回收再利用以及減少廢棄物等。
