當前位置：首頁 » 進口晶振 » 愛普生晶振 » 愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

prevnext

愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

頻率：100~175MHZ

尺寸：7.0*5.0mm

貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.

訂購熱線：0755-29952551

LH-1

EPSON晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振,注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

精工愛普生株式會社（總經理:碓井稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的石英晶體振蕩器生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因?yàn)橹悄苁謾C(jī),以及GPS衛星導航的普及,7050晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.

LH-2

型號		SG7050EBN晶振
輸出頻率范圍		100~175MHZ
電源電壓（Vcc）		+2.5,3.3V
消耗電流		+90mA max.
驅動輸出		LV-PECL
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//15pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±1.0×10-6,±2.5×10-6 max./-55~+125℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V　@VCC≧+2.6V ±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V　@VCC=+1.8V
	頻率控制極性	正極性

愛普生有源石英貼片振蕩器型號列表:

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

SG7050CCN

8.192000 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG7050CCN

9.830400 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG7050CCN

7.000000 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG7050CCN

6.144000 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

SG7050EBN

156.250000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

SG7050EBN

125.000000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

SG7050EBN

100.000000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

SG7050EBN

106.250000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

愛普生有源石英貼片振蕩器編碼列表:

Product Number

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

X1G0045010060

SG7050CCN

8.192000 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0045010061

SG7050CCN

9.830400 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0045010079

SG7050CCN

7.000000 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0045010083

SG7050CCN

6.144000 MHz

7.00 x 5.00 x 1.50 mm

CMOS

-40 to 85 °C

+/-50 ppm

≤ 20.0 mA

+/-5ppm

40 to 60 %

X1G0045110001

SG7050EBN

156.250000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

X1G0045110002

SG7050EBN

125.000000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

X1G0045110003

SG7050EBN

100.000000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

X1G0045110004

SG7050EBN

106.250000 MHz

7.00 x 5.00 x 1.70 mm

LV-PECL

-40 to 85 °C

+/-50 ppm

≤ 75.0 mA

Included in Frequency tolerance 10 years

45 to 55 %

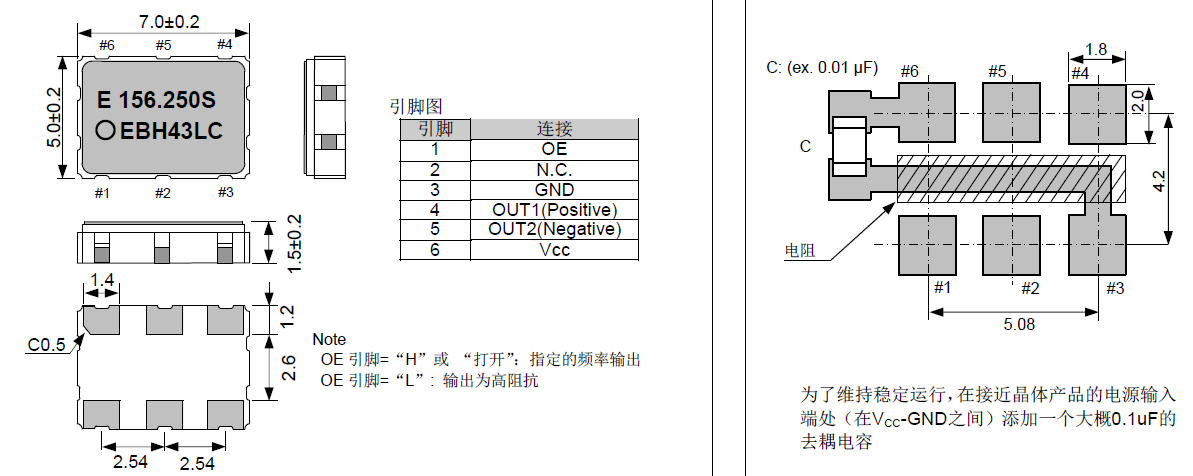

SG7050EBN 7050

LH-4

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保日產晶振產品未撞擊機器或其他電路板等。愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至OSC晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

LH-5

愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過7050貼片振蕩器有效利用森林、能源以及其它資源,減少形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標. 愛普生晶振,有源晶振,SG7050EBN晶振,X1G0045110001晶振

愛普生晶振集團所生產的壓電石英晶體、貼片型OSC振蕩器,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；

減少金屬面貼片晶振污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
