頻率：73.5*700MHZZ

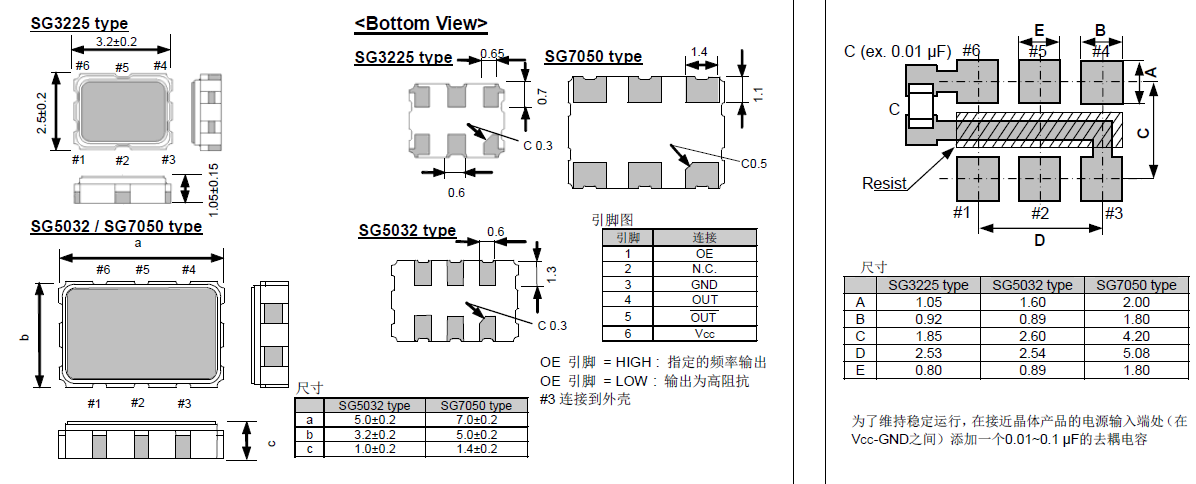

尺寸：5.0*3.2mm
EPSON晶振,有源晶振,SG5032EAN晶振,X1G0042710001晶振,晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事石英晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術.
|
型號 |
SG5032EAN晶振 |
|
|
輸出頻率范圍 |
73.5~70MHZ |
|
|
電源電壓（Vcc） |
+2.5~3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
LV-PECL |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG5032VAN
122.880000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG5032VAN
153.600000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG5032VAN
307.200000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG5032VAN
614.400000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
125.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
125.006250 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
100.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
SG5032EAN
200.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0042610106
SG5032VAN
122.880000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042610107
SG5032VAN
153.600000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042610108
SG5032VAN
307.200000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042610109
SG5032VAN
614.400000 MHz
5.00 x 3.20 x 1.20 mm
LVDS
-40 to 85 °C
+/-50 ppm
≤ 30.0 mA
+/-5ppm
45 to 55 %
X1G0042710001
SG5032EAN
125.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042710002
SG5032EAN
125.006250 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042710004
SG5032EAN
100.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
X1G0042710005
SG5032EAN
200.000000 MHz
5.00 x 3.20 x 1.20 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 65.0 mA
+/-5ppm
45 to 55 %
進口石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。愛普生晶振,有源晶振,SG5032EAN晶振,X1G0042710001晶振
噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英振蕩器輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。
同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的壓電石英晶體產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進5032貼片晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠將方針與各自工作職責完全結合的培訓.愛普生晶振,有源晶振,SG5032EAN晶振,X1G0042710001晶振
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,5032普通晶體振蕩器,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,有源貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
