頻率：10.000MHz~52.000MHz

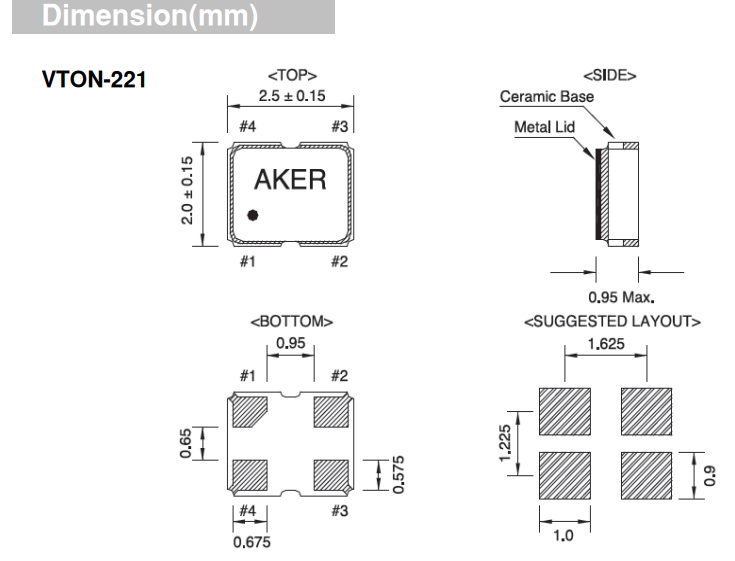

尺寸：2.5*2.0*0.95mm
安基晶振,VC-TCXO晶振,VTON-221振蕩器.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求
1990 安基晶振科技股份有限公司成立,專業生產石英振蕩器.1999正式量產電壓控制振蕩器（VCXO）.于臺中加工出口區建國路購置約941.37坪之廠房,以擴大產能.2000引進全自動化制程設備,正式生產SMD產品,通過ISO9002認證.轉投資安圣電子科技股份有限公司.2001通過2000年版ISO9001認證.2007投資成立美國子公司AKER Technology USA Corp..大陸深圳設立辦事處.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源石英晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
|
安基晶振 |
VTON-221晶振 |
|

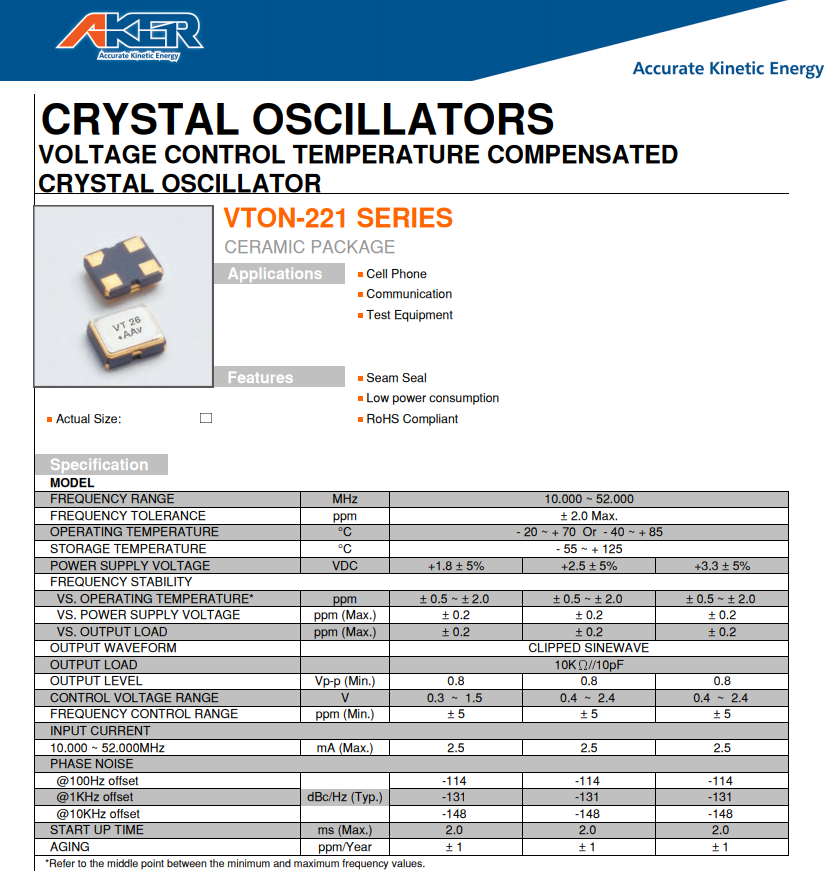

輸出類型 |
CLIPPED SINE WAVE |
|
輸出負載 |
10pF |
|
振蕩模式 |
基本/第三泛音 |
|
電源電壓 |
+1.8V,+2.5V,+3.3V |
|
頻率范圍 |
10.0MHz~52.0MHz |
|
頻率穩定度 |
±2.0ppm |
|
工作溫度 |
-20℃~+70℃ -40℃~+85℃ |
|
保存溫度 |
-55℃~+125℃ |
|
電壓卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
啟動時間 |
5 ms Max |
|
相位抖動（12兆赫~20兆赫） |
1個PS最大 |
|
老化率 |
±3 ppm /年最大 |
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則2520晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近3225有源晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
激勵功率
在晶體單元上施加過多驅動力,會導致石英高頻晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
