當前位置：首頁 » 進口晶振 » Suntsu晶振,進口石英晶體,SXT114晶振

prevnext

Suntsu晶振,進口石英晶體,SXT114晶振

頻率：26.000MHz~54.000MHz

尺寸：1.6*1.2*0.45mm

貼片壓電石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,無源高頻晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,達到了無鉛焊接的高溫回流溫度曲線的標準.

訂購熱線：0755-29952551

LH-1

Suntsu晶振,進口石英晶體,SXT114晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

總部位于美國加利福尼亞州奧蘭治縣,與韓國,中國和臺灣的合資伙伴合作成立.Suntsu頻率控制公司成立于2002年,由頻率控制行業的專業人士設計,并考慮到三個關鍵原則:1.建立涵蓋全頻譜晶體頻率控制設備的產品陣容,從而為客戶提供滿足頻率控制需求的單一來源.2.通過設計和制造特定于客戶應用的定制組件,鼓勵創造力并支持行業創新.3.通過按時交付提供高質量的石英晶體諧振器產品來培養長期的客戶關系.

石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于1612晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.

LH-2

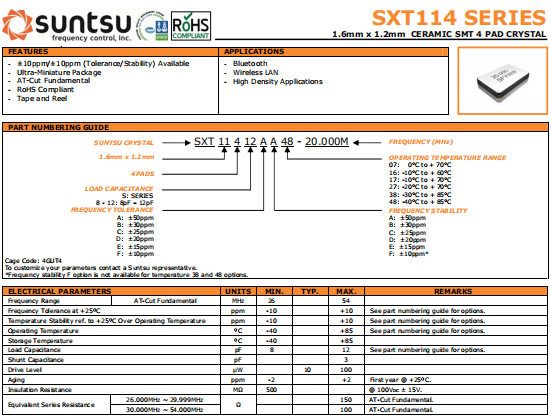

Suntsu晶振	單位	SXT114晶振	石英晶振基本條件
標準頻率	f_nom	26.0MHz~54.0MHz	標準頻率
儲存溫度	T_stg	-40℃~+85℃	裸存
工作溫度	T_use	-40℃~+85℃	標準溫度
激勵功率	DL	1.0μW Max.	推薦:10μW
頻率公差	f_— l	±10ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.cnlifecy.cn/
頻率溫度特征	f_tem	30 × 10-6，±50 × 10-6	超出標準的規格請聯系我們.
負載電容	CL	8pF 12pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

LH-3

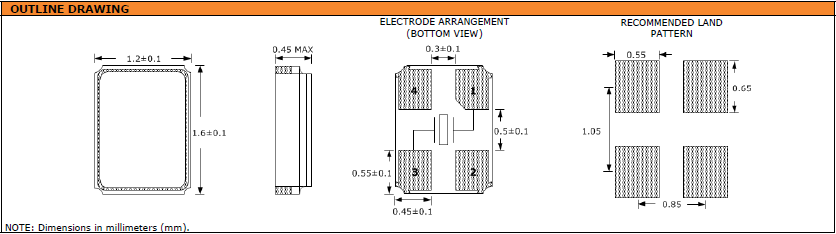

SXT114 1612

LH-4

超聲波清洗

(1)使用AT-切割晶體和表面聲波9SAW)諧振器/聲表面濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下,晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

(2)使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

(3)請勿清洗開啟式產品

(4)對于可清洗產品,應避免使用可能對石英晶體諧振器產生負面影響的清洗劑或溶劑等.

(5)焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響晶振的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英貼片晶振未撞擊機器或其他電路板等.

機械振動的影響

當進口高精密晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

LH-5

SUNTSU集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

SUNTSU晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.

過去SUNTSU晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進.

SUNTSU晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

SUNTSU晶振集團將確保其高質量晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各
