頻率：30.0KHZ~400.0KHZ

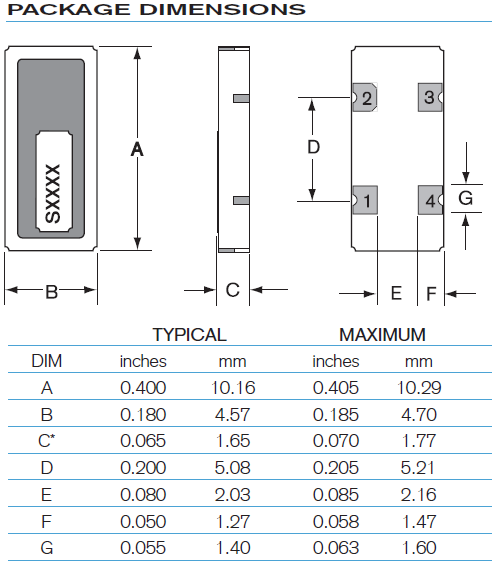

尺寸：10.2x4.5mm
Statek晶振,貼片晶振,LSC晶振,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
STATEK晶振公司在1970年開創了石英晶體,時鐘振蕩器的微小型技術,給頻率控制行業帶來了革命性的變化.時至今日Statek公司依舊注重品質,專注服務不斷改進,致力于研發生產超薄,超小型石英晶振,貼片晶振,石英晶體,有源振蕩器,溫補晶體振蕩器以及傳感器等器件,產品均在美國研發設計,制造,檢測.
STATEK晶振將水晶放置玻璃封裝以及陶瓷蓋封裝內,人造水晶相較于其他使用機械生產的水晶要小的多.所生產水晶元件具有領先優勢,具有以下特點：高穩定性,頻率精準,保存溫度范圍廣,抗老化性能強等特點.Statek石英晶振,晶體振蕩器具有小型化,低功耗,優秀的耐沖擊性,抗氧化性佳等特點.廣泛使用于全球GPS定位系統,WLAN網絡產品,網絡控制器,無線基站,程控交換設備,精密儀器,GPS衛星,汽車應用,計算機,全球GPS定位系統,無線通訊,數碼產品等等.
Statek晶振公司擁有先進的壓電石英晶體、有源晶振工藝,精湛的技術以及掌握了各種操作模式中所有機械幾何形狀的石英晶振的專業知識.以及先進的生產設備和測試儀器,采用IS09002質量管理體系進行生產、技術管理,能及時為晶振用戶提供更好的服務.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
|
Statek晶振規格 |
單位 |
LSC晶振頻率范圍 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
30.0KHZ~400.0KHZ |
標準頻率 |
|
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
|
負載電容 |
CL |
7pF ～ ∞ |
不同負載要求,請聯系我們. |
|
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
石英晶體振蕩器和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.Statek晶振,貼片晶振,LSC晶振
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
STATEK晶振公司堅持運用,不斷完善,持續改進,更要針對新情況、新問題,不斷學習先進,總結經驗,結合實際,及時改進舊方法,勇于擯棄落后方法.
要積極開展安全經驗分享活動,讓每一個單位、每一個人的經驗和教訓變成大家的經驗,成為企業的財富.
STATEK晶振公司的目標是保證石英晶振,貼片晶振,晶體振蕩器,有源晶振產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進.
Statek晶振承諾保護環境,重視員工、客戶和公眾的健康和安全.我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性.
建立目標指標、監測程序,利用最好的管理手段,應用節約成本的技術,持續改進我們的環境表現.我們承諾采取積極的、預防性的戰略管理來對自然環境和地方社區的影響最小化.
STATEK晶振環保環境與發展對策：實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.Statek晶振,貼片晶振,LSC晶振
