當前位置：首頁 » 石英晶振 » 加高晶振 » 加高晶振,貼片晶振,HSV753S晶振

prevnext

加高晶振,貼片晶振,HSV753S晶振

頻率：1.8~55.0MHZ

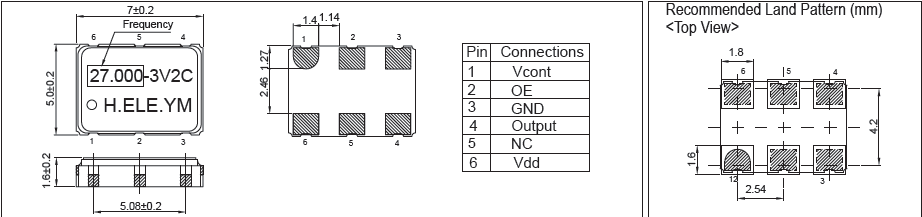

尺寸：7.0X5.0mm

小型SMD有源晶振,從最初超大體積到現在的7050mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

訂購熱線：0755-29952551

LH-1

加高晶振,貼片晶振,HSV753S晶振,7050mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

加高晶振產品技術方面,除了不斷提升,有源晶振,壓控振蕩器,貼片晶振,的精密度及穩定性之外,我們更專注開發高溫度耐受性的產品、特殊應用領域之規格,并朝小型化開發設計,以滿足終端產品的發展趨勢.加高電子歷經近40年的經營,在追求技術及銷售之余,我們更竭力于環境的保護,投入綠色化產品及材料的開發,秉持『取之于社會,用之于社會』的理念,推動環保、節能及社會回饋等生活概念,期盼帶動我們企業的同仁、供貨商伙伴及客戶群參與并發起社會活動,共同創造美好、健康的未來.

石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶振元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法（如各鍍材的功率設計等）.使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

LH-2

加高晶振規格	單位	HSV753S晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	1.8~55.0MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.cnlifecy.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
