頻率：1.80-160MHZ

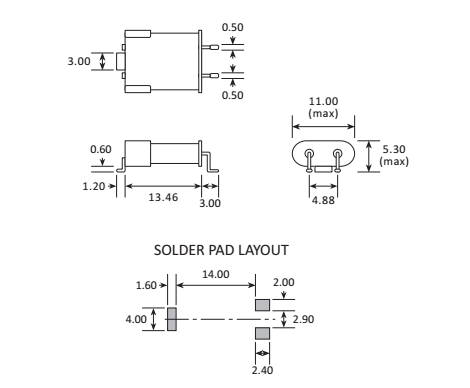

尺寸：17.7*11.0mm
插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能
Golledge晶振,貼片晶振,HC49J晶振,普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
石英晶振產品電極的設計
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。
對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。
|
高利奇晶振規格 |
單位 |
晶振頻率范圍 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
1.80-160MHZ |
標準頻率 |
|
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
|
工作溫度 |
T_use |
-40°C ～ +85°C
|
標準溫度 |
|
|
激勵功率 |
DL |
100μW Max. |
推薦:1μW ～ 100μW |
|
|
頻率公差 |
f_— l |
±30 × 10-6
|
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://m.cnlifecy.cn/ |
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
|
負載電容 |
CL |
16pF |
不同負載要求,請聯系我們. |
|
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
頻率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
|
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
(1)陶瓷包裝晶振與SON產品
在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
(2)陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
（3）柱面式產品
產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。Golledge晶振,貼片晶振,HC49J晶振
作為世界領先的石英晶振,貼片晶振, 石英晶體諧振器,石英晶體供應商,高利奇晶振公司敏銳地意識到我們的責任,確保我們的產品不受有害物質和高度關注的物質的影響,而且所有的部件材料都是由無沖突地區負責的.
高利奇石英晶振公司認真對待環境,管理環境管理系統,并將其重新編碼到ISO14001.我們的環境政策,作為我們不斷改進的動力的一部分,我們也鼓勵員工在生活的各個方面都意識到他們對環境的影響.
Golledge晶振遵守所有適用的有關環境、健康和安全的法律和法規，以及公司自己的有關環境、工業衛生和安全的方針和承諾.
高利奇石英晶振公司培訓我們團隊中的每一個成員,了解他們自己的工作對環境的影響,在可能選擇有或正在努力爭取的供應商ISO14001的情況下.此外,我們還積極鼓勵我們的員工將他們工作生活中所獲得的環境意識應用到他們自己的私人生活中.我們遵守ISO14001原則,努力實現完全的法規遵循.Golledge晶振,貼片晶振,HC49J晶振
