頻率：32.768KHz

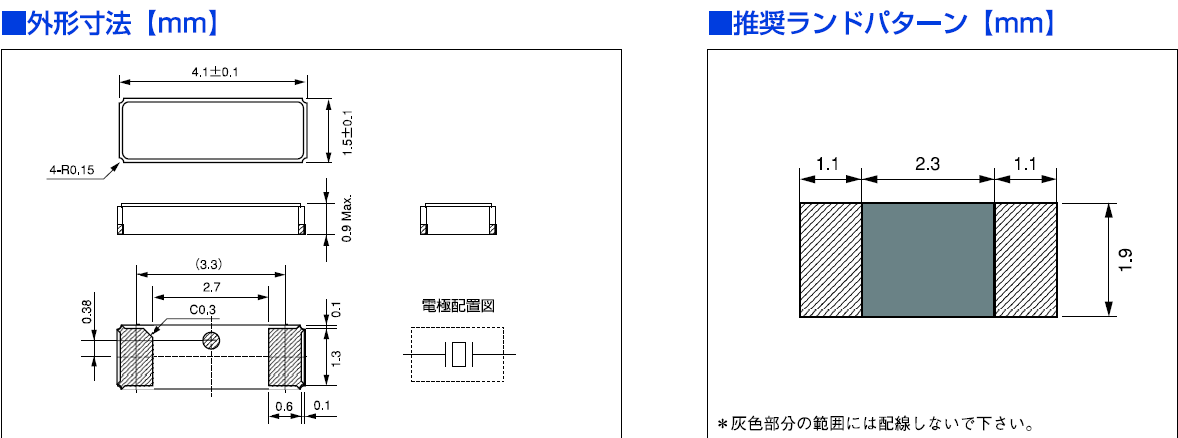

尺寸：4.1×1.5mm
CITIZEN晶振,CM415晶振,貼片石英晶振。日本株式會社西鐵城晶振品牌【CITIZEN】，該品牌創立時間在1918年，早期主要研發與生產時計產品，在1959年西鐵城成功研發出防水，防振的手表，從此轟動世界成為了個性時尚品牌.在1975年西鐵城會社成立了西鐵城株式會社水晶事業部，從此研發音叉型壓電石英水晶振動子.
本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.
西鐵城晶振規格
單位
CM415晶振頻率范圍
石英晶振基本條件
標準頻率
f_nom
32.768KHZ
標準頻率
儲存溫度
T_stg
-55°C ～ +125°C
裸存
工作溫度
T_use
-40°C ～ +85°C
標準溫度
激勵功率
DL
1μW Max.
推薦:1μW ～ 100μW
頻率公差
f_— l
±20× 10-6 (標準),
+25°C 對于超出標準的規格說明,
頻率溫度特征
f_tem
±20 × 10-6/-20°C ～ +70°C
超出標準的規格請聯系我們.
負載電容
CL
12.5pF
超出標準說明,請聯系我們.
串聯電阻(ESR)
R1
如下表所示
-40°C — +85°C, DL = 100μW
頻率老化
f_age
±3× 10-6 / year Max.
+25°C,第一年
請聯系我們以便獲取相關的信息,http://m.cnlifecy.cn/
使用每種產品時，請在產品規格說明或產品目錄規定使用條件下使用。
石英晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當的條件下存儲，安 裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
激勵功率
在晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率 （請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。CITIZEN晶振,CM415晶振,貼片石英晶振
負載電容
圓柱晶振振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）
西鐵城晶振公司環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究,與社會的交流的知識進一步加深協調進一步的協調。這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針，設定環境目的和目標，確實是落實，對其進行重新評估，努力持續改善。
西鐵城晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展，為了提供社會，努力維護地球環境。努力對晶振,石英晶振的化學物質的管理強化等。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。CITIZEN晶振,CM415晶振,貼片石英晶振
