頻率：10M~70MHZ
尺寸：5.0x3.2mm
5032封裝石英貼片晶振分為四個焊接腳和兩個焊接腳，在不同環境下的多功能產品中具有高可靠性特點，不含鉛汞符合歐盟要求的環保要求。5032兩腳貼片晶振通過嚴格的頻率分選，為編帶盤裝產品。貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接，5032封裝石英表貼式晶體諧振器小型設計，是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號。
微晶晶振,1978年成立于瑞士格倫興,為Swatch Group的供貨商,提供手表音叉式晶體的產品.
而今,微晶已經發展成為一家在微型音叉式石英晶體(32kHz ~ 250MHz)、實時時鐘模塊、晶振和OCXO晶體振蕩器,有源晶振等多個領域的領導供貨商,為世界一流的終端產品制造商提供從設計到量產的全方位支持,服務范圍涵蓋手機、計算機、汽車電子、手表、工業控制、植入式醫療及其他高可靠性產品.
微晶晶振在瑞士、泰國建有石英晶振,晶體振蕩器生產中心,及遍布世界各地的代表處.我們所有的產品都得到ISO9001和ISO14001的認證,并達到RoHS,REACh等規范的要求.全球約550個員工的責任感和奉獻精神是我們成功的基石.我們對管理、環境、社會責任都有明確的行為準則（比如對有爭議的原材料的問題上）,這些是我們在未來保持競爭優勢的主要原因.
微晶晶振,貼片晶振,CC2A-T1A晶振,CC2A-T1AH晶振,5032晶振封裝石英貼片晶振分為四個焊接腳和兩個焊接腳，兩個焊接腳的陶瓷面封裝晶振歸類于我們前面介紹晶振的文章中所說過的壓電石英晶體諧振器。在不同環境下的多功能產品中具有高可靠性特點，不含鉛汞符合歐盟要求的環保要求。5032兩腳貼片晶振通過嚴格的頻率分選，為編帶盤裝產品。貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接，5032封裝石英表貼式晶體諧振器小型設計，是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶振型號。
|
微晶晶振規格 |
單位 |
CC2A-T1A晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
10.00MHZ~70.0MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|
微晶晶振規格 |
單位 |
CC2A-T1AH晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
14.00MHZ~40.0MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +200°C |
裸存 |
|
工作溫度 |
T_use |
-55°C ～ +175°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
石英晶振各項注意事項：
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用.因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別.
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任.
1:機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.微晶晶振,貼片晶振,CC2A-T1A晶振,CC2A-T1AH晶振
2:PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

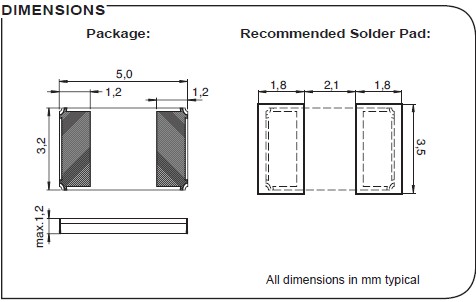

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
微晶晶振建立和遵守其嚴格的基于活動所在地法律法規的環境、安全和健康標準.將不斷地擴展循環利用、能源和廢棄物管理項目.
對員工進行環境保護知識培訓,提高其環境意識,建立環境職責,自覺改進、預防對環境的負面影響.在對石英晶振,貼片晶振,壓控晶體振蕩器（VCXO）、溫補石英晶體振蕩器（TCXO）壓電石英晶體元器件的全過程中努力節能降耗,實現資源消耗最小化.對產生環境影響的活動做出及時反應,并對可能產生環境負面影響的活動做出預防.
瑞士微晶晶振集團減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
