頻率：15.476~1300MHz

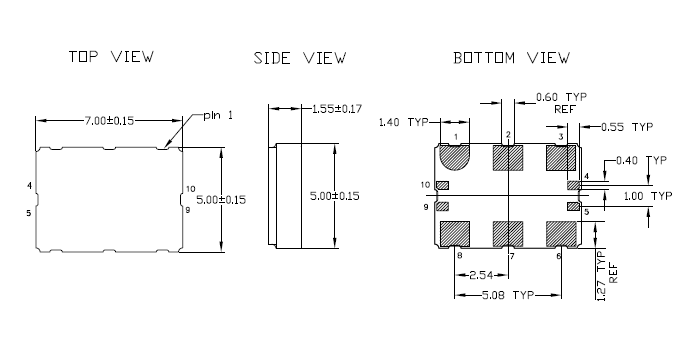

尺寸：5.0×7.0mm
貼片有源石英晶振是指在普通無源晶體上增加了電壓，內部集成了相應IC與電容電阻，需要在凈化萬級車間生產，并且在密封機器設備中焊接加蓋，內部封裝模式是指在真空封裝區域內進行封裝。
IDT晶振,8N3QV01晶振,VCXO振蕩器,IDT晶振公司成立于1980年公司發展在各地均設有分公司,全球人員大概在2000左右,IDT晶振集團在RF、高性能定時、存儲接口、實時互聯、光互聯、無線電源及智能傳感器方面的市場導向型產品,是該公司一系列廣泛的通信、計算、消費、汽車和工業領域混合信號完整解決方案的一部分.IDT的設計、生產、銷售場所和經銷合作伙伴遍及全世界,主要生產晶振,石英晶振,有源晶振,壓控振蕩器,（PXO）普通晶體振蕩器,(TCXO)溫補晶體振蕩器,壓電石英晶體元器件、貼片晶振、有源晶體等元器件.貼片有源石英晶振是指在普通無源晶體上增加了電壓，內部集成了相應IC與電容電阻，需要在凈化萬級車間生產，并且在密封機器設備中焊接加蓋，內部封裝模式是指在真空封裝區域內進行封裝。
|
項目 |
符號 |
8N3QV01晶振規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
15.476MHz to 1300MHz |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
1.60 V to 3.63 V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.cnlifecy.cn/ |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
晶振使用注意事項
關于機械性沖擊
(1)從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2)SMD晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。
(3)請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作
PCB設計指導
(1)理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2)在設計時請參考相應的推薦封裝。
(3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.IDT晶振,8N3QV01晶振,VCXO振蕩器
IDT 晶振集團環保基本理念：
1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
3.有效利用石英晶體資源和能源,認識到資源和能源的有限性,努力進行有效利用.
4為構建循環型社會做出貢獻,致力于減少晶體振蕩器,有源晶振,石英晶振,5070晶振廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
5.在晶振,石英晶振,有源晶振,壓控振蕩器開發和制造過程中使用對環境健康的、可回收利用的材料
6.IDT晶振集團盡可能的采用無害的石英晶體振蕩器,貼片晶振,壓電石英晶體原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物.集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用.IDT晶振,8N3QV01晶振,VCXO振蕩器
