頻率：12~54MHz
尺寸：2.5x2.0mm
KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器，日本KDS大真空株式會社，DSX221SH是一款超小型晶振尺寸2.5x2.0mm四腳貼片晶振，無源晶振，1ZN240000LB0A石英晶振，1ZN324000AC0B石英晶體諧振器，無鉛環保晶振，小型薄型SMD石英振子2520尺寸、厚度0.45mm，耐熱性優異，高精度、高可靠性，支持廣泛的頻率12MHz~54MHz，符合AEC-Q200標準，用途：工業機器，通信機、近距離無線模塊、DVC、DSC、PC等小型設備,多媒體設備等車載用途(符合AEC-Q200標準)。
2520mm體積非常小的SMD晶振器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

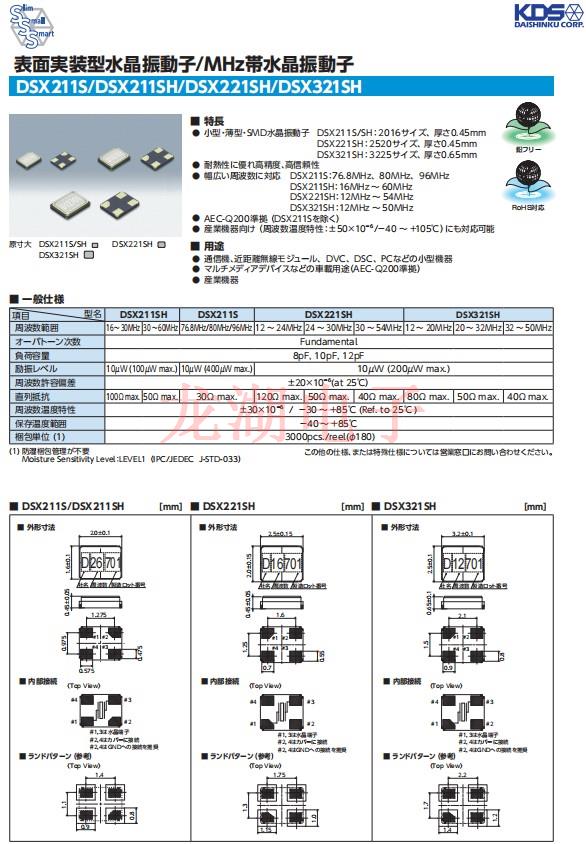

KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器，參數圖
| 型名 | DSX221SH | ||
|---|---|---|---|
| 周波數範囲 | 12~24MHz | 24~30MHz | 30~54MHz |
| オーバトーン次數 | Fundamental | ||
| 負荷容量 | 8pF, 10pF, 12pF | ||
| 勵振レベル | 10μW (200μW max.) | ||
| 周波數許容偏差 | ±20×10-6(at 25℃） | ||
| 直列抵抗 | 120Ω max. | 50Ω max. | 40Ω max. |
| 周波數溫度特性 | ±30×10-6/-30~+85℃ (Ref. to 25℃) | ||
| 保存溫度範囲 | -40~+85℃ | ||
| 梱包単位（1） |
3000pcs./reel(φ180) |
||

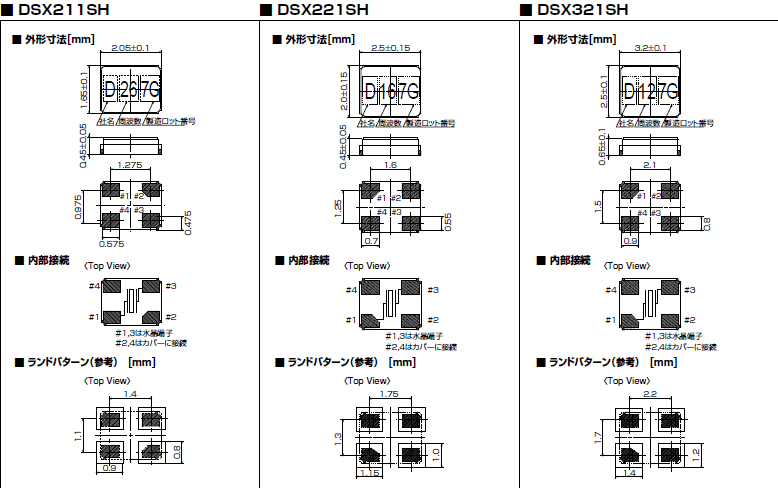

KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器，尺寸圖
KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器
所有產品的共同點
1：抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
2：輻射
將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂. KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器
6：靜電
過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器
KDS集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境,健康和安全意識的活動,提高公眾對普遍的環境,健康和安全問題的注意.
KDS晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源,資源消耗指標和排放指標達到國內領先,國際先進水平.
KDS晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
致力于環境保護,包括預防污染.在石英晶振晶體產品的規劃到制造,運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少廢棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環保活動,廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA(Plan-Do-multiple Check-Act),努力提高環境性能,不斷改善運用系統.
KDS貼片晶振DSX221SH,1ZN326000AB0A石英晶體諧振器，KDS晶振,石英晶振,貼片晶振,石英晶體振蕩器在”制造,使用,有效利用,再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好”防止地球變暖,有效利用資源,對化學物質進行管理”,實現與地球的和諧相處.
品牌
原廠代碼
型號
尺寸
石英晶體諧振器
KDS晶振
1ZN326000AB0A
DSX221SH
2520
26.000M
KDS晶振
1ZNA32000BB0B
DSX221G
2520
32.000M
KDS晶振
ZC13727
DSX221SH
2520
24.000M
KDS晶振
1ZNA16000AB0P
DSX221G
2520
16.000M
KDS晶振
1ZCB26000AB0R
DSX221G
2520
26.000MHZ
KDS晶振
7AE01200A00A000000I
DSX221G
2520
12MHZ
大真空晶振
1ZCB24265ZZ0C
DSX221G
2520
24.265M
KDS晶振
7AE04000A00A000000I
DSX221G
2520
40.000M
KDS晶振
1ZN240000LB0A
DSX221SH
2520
40.000M
KDS晶振
1ZCA12000BA0A
DSX221G
2520
12.000MHz
KDS晶振
1ZCB26000LB0B
DSX221G
2520
26.000MHz
KDS晶振
1ZBB26000AB0B
DSX221S
2520
26.000MHz
KDS晶振
1ZNB26000AB0R
DSX221G
2520
26.000MHZ
KDS晶振
1ZN324000AC0B
DSX221SH
2520
24.000MHZ
KDS晶振
1ZCA12000BB0D
DSX221G
2520
12.000MHZ
KDS晶振
1ZCA38400AA0A
DSX221G
2520
38.400MHZ
