當前位置：首頁 » 進口晶振 » MTRONPTI晶振 » MTRONPTI多頻振蕩器,M213228GL2N-100.000MHz,低相位噪聲6G晶振

prevnext

MTRONPTI多頻振蕩器,M213228GL2N-100.000MHz,低相位噪聲6G晶振

頻率：100.000MHz

尺寸：7.0x5.0mm

MTRONPTI多頻振蕩器,M213228GL2N-100.000MHz,低相位噪聲6G晶振，美國進口晶振，MTRONPTI麥特倫皮晶振，型號：M21x系列晶振，編碼為：M213228GL2N-100.000MHz，電源電壓：1.8V操作，小體積晶振尺寸：7.0x5.0mm封裝，LVDS輸出晶振，差分晶振，差分晶體振蕩器，六腳貼片晶振，石英晶振，石英晶體振蕩器，貼片石英晶振，工作溫度范圍：-40℃至+85℃。M21x系列多頻振蕩器利用MtronPTI的Qik ChipTM技術，為所有輸出頻率提供一個非常低的抖動時鐘。M21x可提供多達4個不同頻率的輸出，從10MHz到1.4 GHz。M21x利用穩定的基本第三泛音晶體和Qik ChipTM IC來提供廣泛的輸出頻率范圍。使用這種設計方法，M21x在頻率穩定性、抖動、相位噪聲和長期可靠性方面提供了卓越的性能。有源晶振具有超小型，輕薄型，高精度，高性能，高品質，低抖動，低功耗，低相位噪聲，低電壓，低耗能等特點。被廣泛應用于：全球/區域選擇，前向糾錯（FEC）/可選功能應用程序，電信設備，如SONET / SDH / DWDM / FEC / SERDES / OC-3到OC-192，1-2-4-10千兆光纖通道，無線基站/無線局域網/千兆以太網，xDSL，網絡通信，航空電子飛行控制，軍事通信，時鐘和數據恢復，低抖動時鐘生成，頻率邊緣

訂購熱線：0755-29952551

LH-1

LH-2

MTRONPTI多頻振蕩器,M213228GL2N-100.000MHz,低相位噪聲6G晶振 參數表

PARAMETER

Symbol

Min.

Typ.

Max.

Units

Condition/Notes

Frequency Range

50
10

1400
150

MHz

LVPECL/LVDS/CML - See Note 1
HCMOS

Operating Temperature

-20 to +70
-40 to +85

℃
℃

Customer Specified

Storage Temperature

-55

+125

℃

Frequency Stability

ΔF/F

See Ordering Information

ppm

See Note 2

Aging
1st Year
Thereafter (per year)

-3
-1

+3
+1

ppm
ppm

Supply Voltage

Vcc

      1.71
      2.375
      3.135

1.8
2.5
3.3

1.89
2.625
3.465

V
V
V

Input Current

Icc

125
105

mA
mA

LVPECL/HCMOS/CML
LVDS

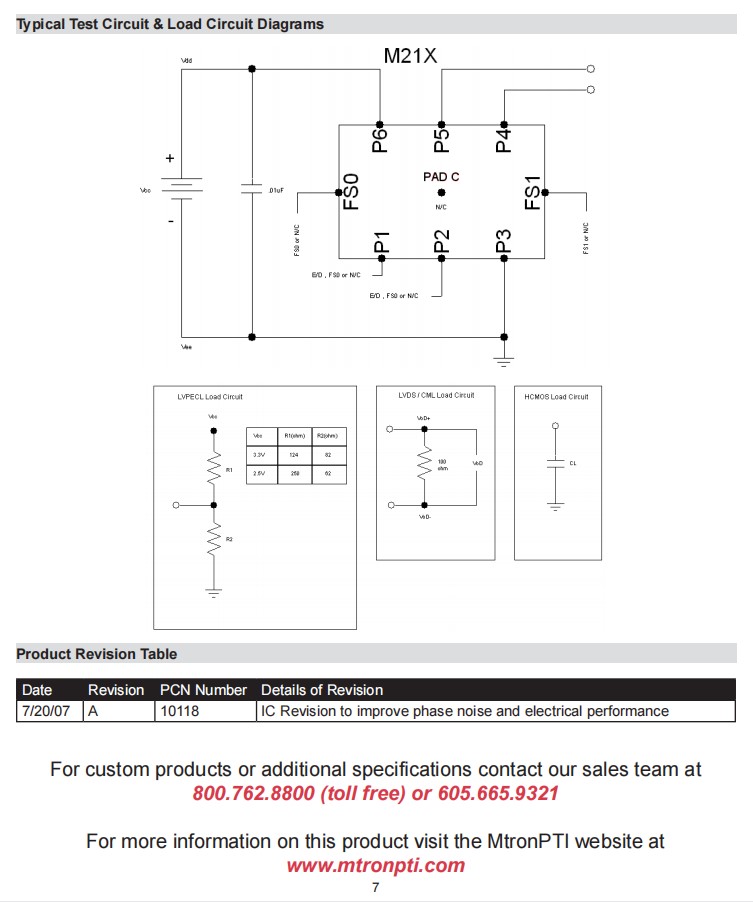

Load

      See Note 3
      LVPECL Waveform
      LVDS/CML Waveform
      CMOS Waveform

50 Ohms to (Vcc –2) Vdc
100 Ohm differential load

Symmetry (Duty Cycle)

LDPECL: Vdd – 1.3 V
LVDS: 1.25 V

Output Skew

20
15
20

ps
ps
ps

      LVPECL
      CML
      LVDS

Differential Voltage

Vod

250

350

450

LVDS

Vod

0.7

0.95

1.20

Vpp

CML

Common Mode
Output Voltage

Vcm

1.2

LVDS

Logic “1” Level

Voh

Vcc -1.02

LVPECL

90% Vdd

HCMOS

Logic “0” Level

Vol

Vcc -1.63

LVPECL

10% Vdd

HCMOS

Rise/Fall Time

Tr/Tf

0.23

0.35

@ 20/80% LVPECL, LVDS, CML

6.0

Ref. 10%-90% Vdd HCMOS

Enable Function
Option B

80% Vcc min. or N/C: Output active
0.5V max: Output disables to high-Z

Customer Specified

Enable Function
Option S

0.5V max or N/C: Output active
80% Vcc min: Output disables to high-Z

Customer Specified

Tristate Function

Input Logic “1” or floating: output active
Input Logic “0”: output disables to high-Z

Customer Specified

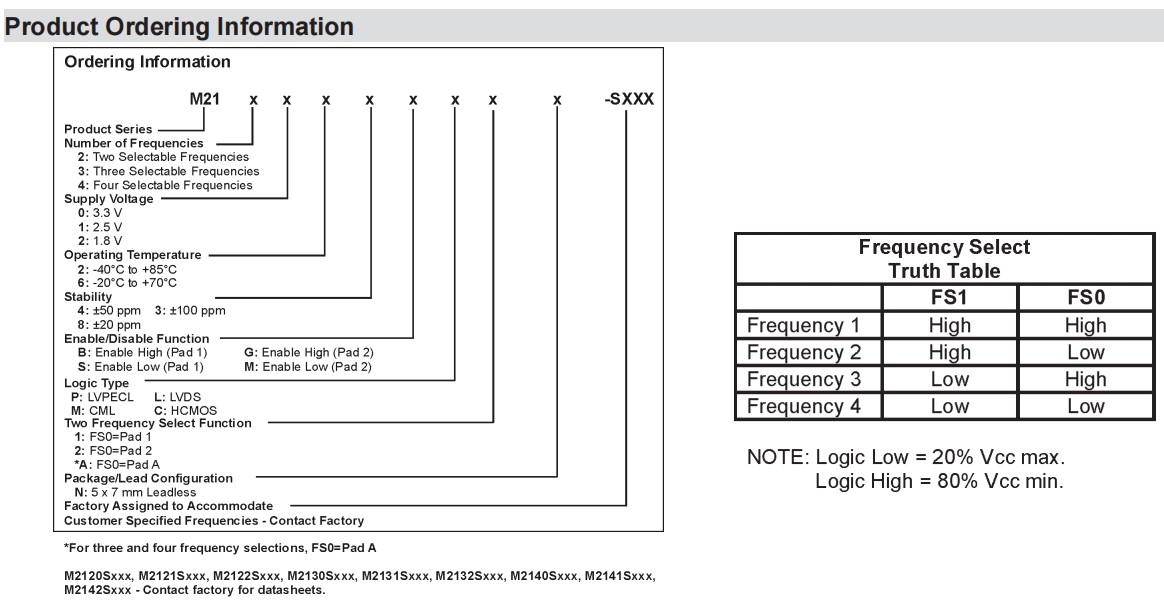

Frequency Selection

See Truth Table

Settling Time

To within ± 1 ppm of frequency

Start up Time

Phase Jitter

@ 622.08 MHz

φJ

0.25

ps RMS

LVPECL/LVDS/CML
Integrated 12 kHz – 20 MHz

@ 125 MHz

0.50

ps RMS

HCMOS (12 kHz – 20 MHz)

Mechanical Shock

Per MIL-STD-202, Method 213, Condition C (100 g’s, 6 mS duration, ½ sinewave)

Vibration

Per MIL-STD-202, Method 201 & 204 (10 g’s from 10-2000 Hz)

Hermeticity

Per MIL-STD-202, Method 112, (1x10-8 atm. cc/sof Helium)

Thermal Cycle

Per MIL-STD-883, Method 1010, Condition B (-55℃ to +125℃, 15 min. dwell, 10 cycles)

Solderability

Per EIAJ-STD-002

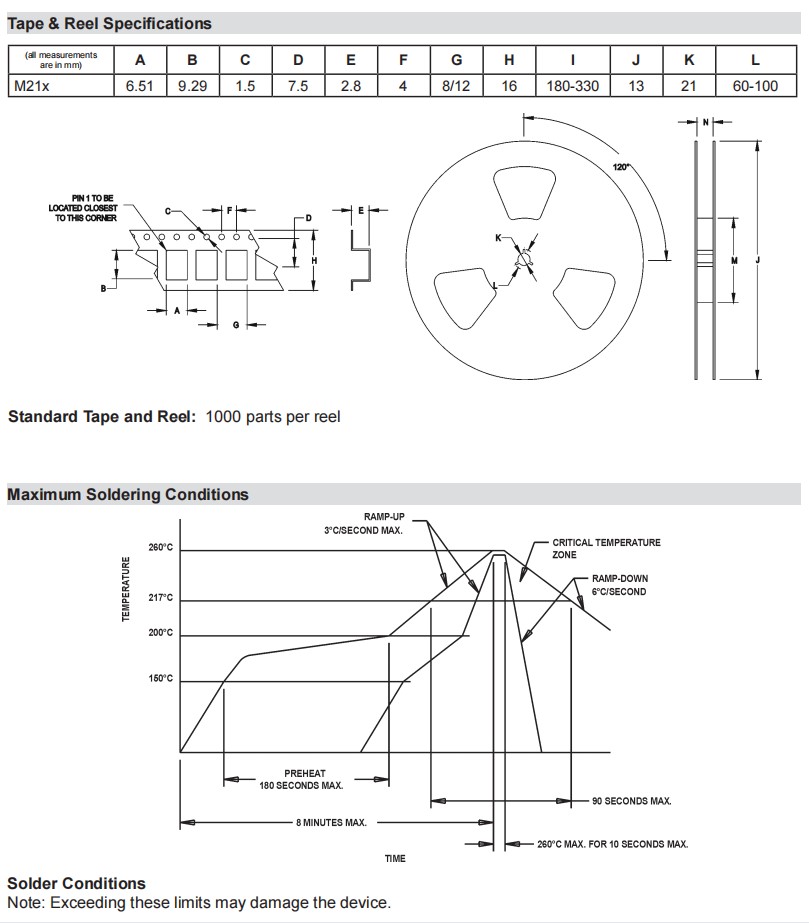

Max. Soldering Cond.

See solder profile, Figure 1

LH-3

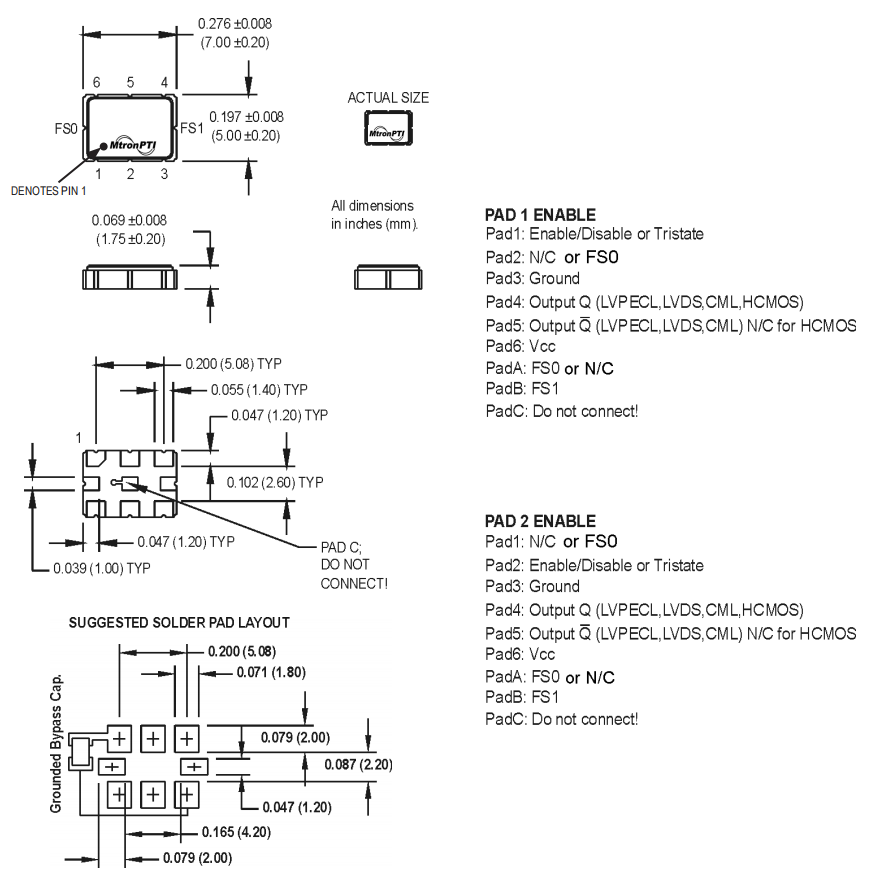

MTRONPTI多頻振蕩器,M213228GL2N-100.000MHz,低相位噪聲6G晶振 尺寸圖

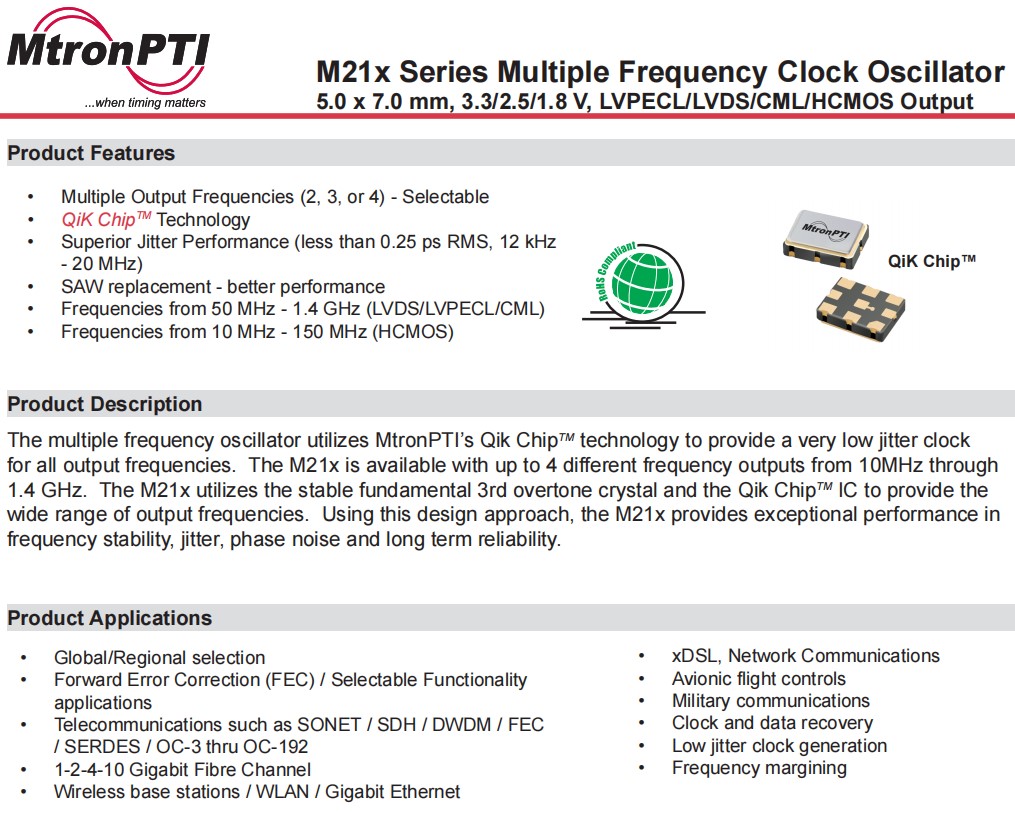

MTRONPTI多頻振蕩器,M213228GL2N-100.000MHz,低相位噪聲6G晶振

產品特點：

多個輸出頻率（2、3或4）-可選擇
QiK ChipTM技術
卓越的抖動性能（小于0.25 ps RMS，12kHz-20MHz）
SAW更換-更好的性能
頻率范圍為50 MHz-1.4 GHz（LVDS/LVPECL/CML）
頻率范圍為10 MHz-150 MHz（HCMOS）振蕩器

應用于：

全球/區域選擇
前向糾錯（FEC）/可選功能應用程序
電信，如SONET/SDH/DWDM/FEC/SERDES/OC-3至OC-192
1-2-4-10千兆光纖通道
無線基站/WLAN/千兆以太網
xDSL，網絡通信
航空電子飛行控制
軍事通信
時鐘和數據恢復
低抖動時鐘生成
頻率邊緣
