頻率：32.768KHz
尺寸：3.4x2.7mm
無線局域網6G晶振,C3KC20-32.768-15-3.3V,ITTI石英貼片晶振，ITTI晶振品牌，C3K系列晶振，編碼為：C3KC20-32.768-15-3.3V，頻率為：32.768KHz，電源電壓：3.3V，小體積晶振尺寸：3.4x2.7mm封裝，四腳貼片晶振，有源晶振，石英晶振，石英晶體振蕩器，CMOS振蕩器，無鉛環保晶振，貼片石英晶振，工作溫度范圍：-40°C至+85°C。具有超小型，輕薄型，高精度，高性能，高質量，高品質，耐熱及耐環境等特點。貼片晶振被廣泛應用于：通訊設備，時鐘晶振，鐘表電子晶振，智能手機，電腦主板，數碼相機，無線局域網，儀器儀表設備，智能家居，智能水電表，計時產品等應用。

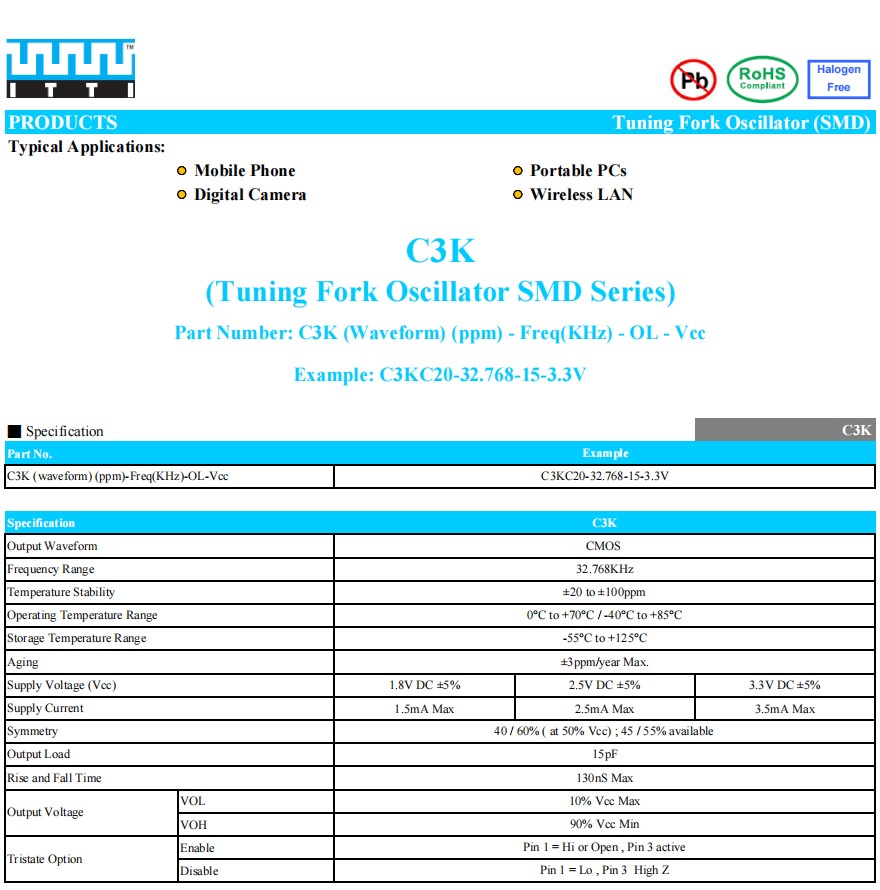

無線局域網6G晶振,C3KC20-32.768-15-3.3V,ITTI石英貼片晶振 參數表
Specification C3K
Output Waveform
CMOS
Frequency Range
32.768KHz
Temperature Stability
±20 to ±100ppm
Operating Temperature Range
0°C to +70°C / -40°C to +85°C
Storage Temperature Range
-55°C to +125°C
Aging
±3ppm/year Max.
Supply Voltage (Vcc)
1.8V DC ±5%
2.5V DC ±5%
3.3V DC ±5%
Supply Current
1.5mA Max
2.5mA Max
3.5mA Max
Symmetry
40 / 60% ( at 50% Vcc) ; 45 / 55% available
Output Load
15pF
Rise and Fall Time
130nS Max
Output Voltage
VOL
10% Vcc Max
VOH
90% Vcc Min
Tristate Option
Enable
Pin 1 = Hi or Open , Pin 3 active
Disable
Pin 1 = Lo , Pin 3 High Z

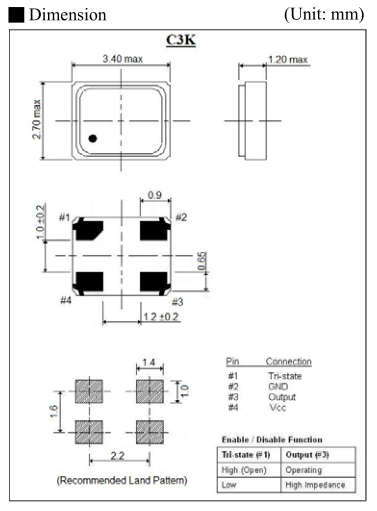

無線局域網6G晶振,C3KC20-32.768-15-3.3V,ITTI石英貼片晶振 尺寸圖
無線局域網6G晶振,C3KC20-32.768-15-3.3V,ITTI石英貼片晶振
32.768KHz是款實時時鐘晶振，它的作用是可以產生時序電路基準信號。而之所以選用32.768K是因為它是2的15次冪，是因為可以很精確的得到一秒的計時。不僅如此，包括所有的實時時鐘晶振一般都是32.768K或其倍頻。32.768KHz晶振的負載電容都是12.5pf。常用32.768K晶振的電子產品有智能手機、智能手表、安防和可穿戴設備等等。也還有很多生活類、工業類電子也會常用到這款頻率的晶振。
