頻率：2~50MHZ
尺寸：3.2*2.5mm
ITTI高性能晶振,C30貼片晶體振蕩器,C30H25-24.000-15-1.8V晶振，貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.
ITTI通過其工程，質量和生產知識以及專業知識來確定哪個工廠具有生產特定產品的基本優勢。反過來，通過與各自工廠的廣泛努力，ITTI晶振的工程師與工廠的人員一起能夠微調專用工廠的生產和時間表，以確保低成本及時的高質量生產率，從而為您，我們的客戶提供世界一流的產品。
ITTI高性能晶振,C30貼片晶體振蕩器,C30H25-24.000-15-1.8V晶振，這只是ITTI故事的一部分，另一個激動人心的方面是我們的自定義功能。在許多情況下，現成的貼片石英晶振產品根本無法按照您的期望執行系統中的給定任務，并且現有產品的調整就足夠了，或者可能需要完整的定制部件。這是美國ITTI有源晶振擅長的地方。我們的工程和制造人員會仔細檢查您的要求，并為您的應用提供最具成本效益的解決方案，就像我們使用標準產品一樣。無論多么簡單或復雜，您的確切要求就是我們的挑戰。

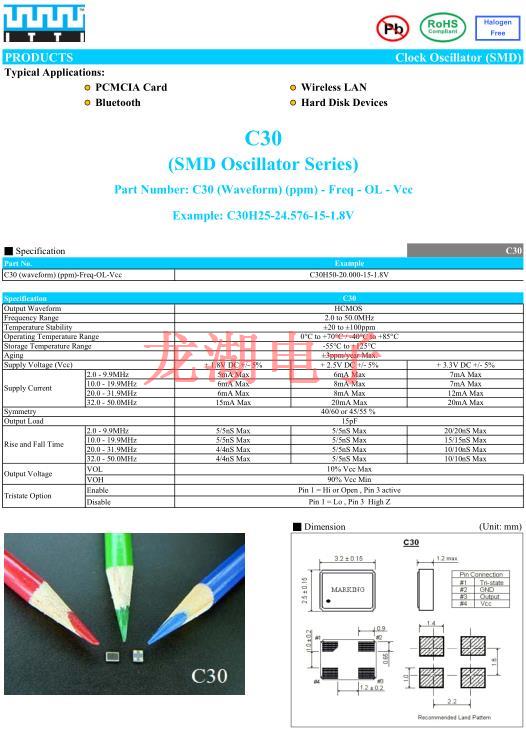

| Specification | C30 | |||
| Output Waveform | HCMOS | |||
| Frequency Range | 2.0 to 50.0MHz | |||
| Temperature Stability | ±20 to ±100ppm | |||
| Operating Temperature Range | 0°C to +70°C / -40°C to +85°C | |||
| Storage Temperature Range | -55°C to +125°C | |||
| Aging | ±3ppm/year Max. | |||
| Supply Voltage (Vcc) | + 1.8V DC +/- 5% | + 2.5V DC +/- 5% | + 3.3V DC +/- 5% | |
| Supply Current | 2.0 - 9.9MHz | 5mA Max | 6mA Max | 7mA Max |
| 10.0 - 19.9MHz | 6mA Max | 8mA Max | 7mA Max | |
| 20.0 - 31.9MHz | 6mA Max | 8mA Max | 12mA Max | |
| 32.0 - 50.0MHz | 15mA Max | 20mA Max | 20mA Max | |
| Symmetry | 40/60 or 45/55 % | |||
| Output Load | 15pF | |||
| Rise and Fall Time | 2.0 - 9.9MHz | 5/5nS Max | 5/5nS Max | 20/20nS Max |
| 10.0 - 19.9MHz | 5/5nS Max | 5/5nS Max | 15/15nS Max | |
| 20.0 - 31.9MHz | 4/4nS Max | 5/5nS Max | 10/10nS Max | |
| 32.0 - 50.0MHz | 4/4nS Max | 5/5nS Max | 10/10nS Max | |
| Output Voltage | VOL | 10% Vcc Max. | ||
| VOH | 90% Vcc Min | |||
| Tristate Option | Enable | Pin 1 = Hi or Open , Pin 3 active | ||
| Disable |
Pin 1 = Lo , Pin 3 High Z |
|||
有源晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近高頻SMD晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.ITTI高性能晶振,C30貼片晶體振蕩器,C30H25-24.000-15-1.8V晶振.
激勵功率
在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則貼片晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.ITTI高性能晶振,C30貼片晶體振蕩器,C30H25-24.000-15-1.8V晶振.
ITTI晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體諧振器、普通石英晶體振蕩器（SPXO）,壓控溫補晶振生產制造中所產生的污染.
ITTI晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
ITTI晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
