頻率：13.56 ～ 50.0MHz

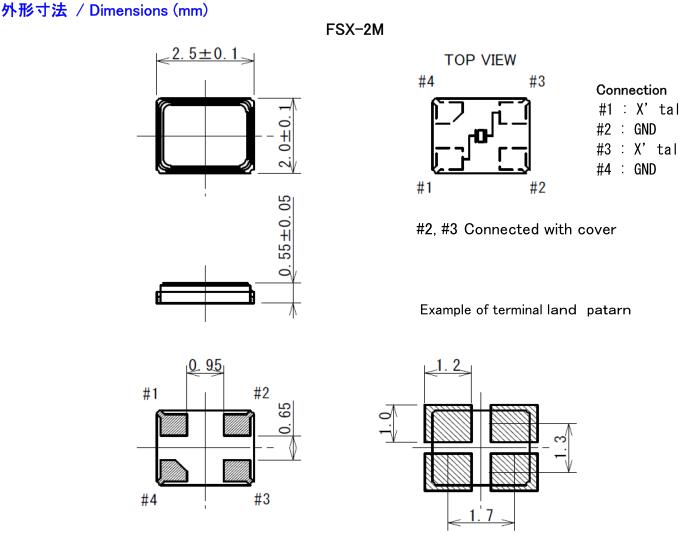

尺寸：2.5*2.0mm
富士通晶振,貼片晶振,FSX-2M晶振，2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
富士晶振公司主要以石英晶振，電子元件，三端穩壓管，LED照明，高壓電容器，薄膜電容器等產品的生產與開發，在于2013年開始處理,軟件的開發,今后在有線、無線通信設備的本公司商品化目標。今后更能迅速滿足市場的需求。目前針對中國市場主要以石英晶振，石英晶體諧振器，石英晶體振蕩器，普通有源晶振系列產品作為主打。FSX-2M晶振,2520mm封裝晶振,四腳無源石英晶振
石英晶體在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.
|
富士通晶振 |
單位 |
FSX-2M晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
13.56 ～ 50.0MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C to +85°C |
裸存 |
|
工作溫度 |
T_use |
-10℃ ～ +70℃ |
標準溫度 |
|
激勵功率 |
DL |
10 ～ 100μW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10ppm ～ ±50ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10ppm ～ ±50ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10pF, 12pF(Standard), 16pF, 18pF, 20pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.富士通晶振,貼片晶振,FSX-2M晶振
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.FSX-2M晶振,2520mm封裝晶振,四腳無源石英晶振
富士集團將有效率的使用自然資源和能源,以便從小尺寸貼片封裝晶振源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
富士晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止無源貼片諧振器對環境污染,減少和妥善處理廢物,包括再利用和再循環.通過開展節能活動和減少二氧化碳排放防止全球變暖.富士通晶振,貼片晶振,FSX-2M晶振
消除事故和環境方面的偶發事件,減少2520超小尺寸貼片晶振廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.FSX-2M晶振,2520mm封裝晶振,四腳無源石英晶振
