頻率：8~120MHZ,8~50MHZ,45~120MHZ

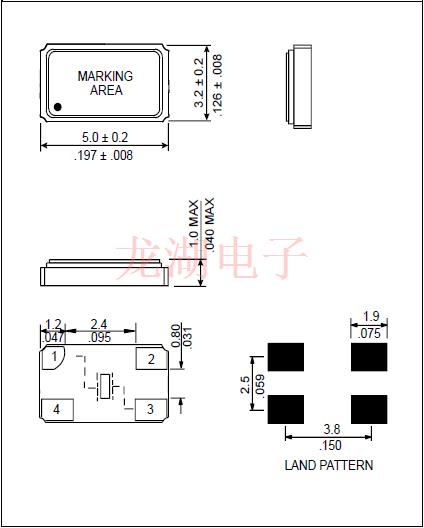

尺寸：5.0*3.2mm
盧柏歐美晶體,H130B無源諧振器,H130B-24.000-18-TR晶振，智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
盧柏歐美晶體,H130B無源諧振器,H130B-24.000-18-TR晶振，Rubyquartz晶振中文名叫做盧柏晶振，為全球客戶提供頻率元件行業最成熟，最負盛名的研發團隊之一的技術專業知識.規格處于市場需求前沿的產品在邁阿密，佛羅里達州設計。總部。佛羅里達州和中國的制造地點使公司能夠滿足客戶優化總購置成本的需求，同時為所有石英晶體產品系列提供足夠的生產空間。所提供產品的質量是所有Rubyquartz員工和公司管理層關注的重點之一。
Rubyquartz通過其直銷團隊以及獨立銷售代表和分銷商網絡在全球范圍內提供產品?？蛻舴蘸图夹g支持由佛羅里達州邁阿密提供?？偛俊V泛的石英晶振產品系列旨在滿足電信，無線，工業，醫療，計算機，消費者和電子行業許多其他領域的客戶的需求。盧柏歐美晶體,H130B無源諧振器,H130B-24.000-18-TR晶振.

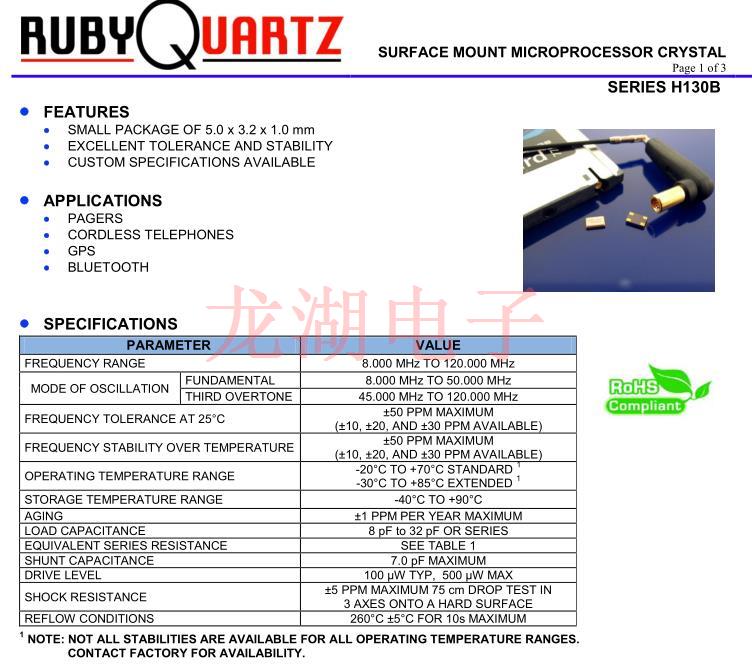

| PARAMETER | VALUE | |
| FREQUENCY RANGE | 8.000 MHz TO 120.000 MHz | |
| MODE OF OSCILLATION | FUNDAMENTAL | 8.000 MHz TO 50.000 MHz |
| THIRD OVERTONE | 45.000 MHz TO 120.000 MHz | |
| FREQUENCY TOLERANCE AT 25°C |
±50 PPM MAXIMUM (±10, ±20, AND ±30 PPM AVAILABLE) |
|
| FREQUENCY STABILITY OVER TEMPERATURE |
±50 PPM MAXIMUM (±10, ±20, AND ±30 PPM AVAILABLE) |
|
| OPERATING TEMPERATURE RANGE |
-20°C TO +70°C STANDARD 1 -30°C TO +85°C EXTENDED 1 |
|
| STORAGE TEMPERATURE RANGE | -40°C TO +90°C | |
| AGING | ±1 PPM PER YEAR MAXIMUM | |
| LOAD CAPACITANCE | 8 pF to 32 pF OR SERIES | |
| EQUIVALENT SERIES RESISTANCE (ESR) | SEE TABLE | |
| SHUNT CAPACITANCE | 7.0 pF MAXIMUM | |
| DRIVE LEVEL | 100 µW TYP, 500 µW MAX | |
| REFLOW CONDITIONS |
±5 PPM MAXIMUM 75 cm DROP TEST IN 3 AXES ONTO A HARD SURFACE |
|
| REFLOW CONDITIONS |
260°C ±5°C FOR 10s MAXIMUM |
|
注意事項：
粘合劑
請勿使用可能導致32.768KHZ貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)盧柏歐美晶體,H130B無源諧振器,H130B-24.000-18-TR晶振.
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768KHZ時鐘晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.
我們將依據技術進步以及對安全、健康和環境科學全新的解釋持續地改進我們的業務.我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶振原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
RUBYQUARTZ晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來石英晶體諧振器、普通石英晶體振蕩器（SPXO）,壓控溫補晶振生產制造中所產生的污染.RUBYQUARTZ晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.盧柏歐美晶體,H130B無源諧振器,H130B-24.000-18-TR晶振.
RUBYQUARTZ晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的晶振,石英晶振,有源晶體晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
