頻率：1.8432 ~ 100.000 MHz

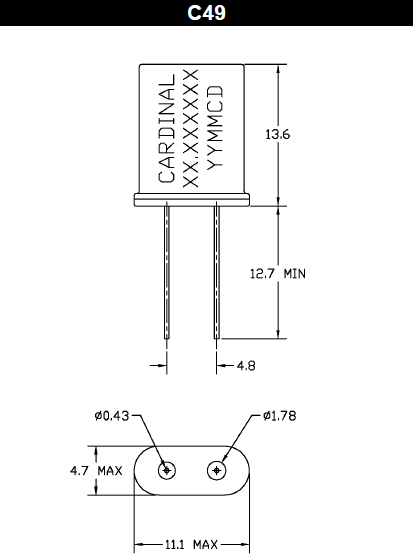

尺寸：11.1*4.7mm
Cardinal晶振,石英晶振,C49晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/U石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
我們很高興地宣布，泰藝美國子公司Isotemp已經收購了Cardinal Components的資產。此次收購于2016年4月8日完成。Taitien是全球領先的頻率控制產品制造商，提供廣泛的石英晶體，振蕩器，VCXO，TCXO，OCXO，精密晶體和厚度監視器晶體。該公司通過了ISO 9001和TS 16949認證，在臺灣，中國和美國擁有制造，設計和應用工程資源。C49晶振,兩腳直插式晶振,引腳焊接插件晶振
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為 X 軸,短邊為 Z 軸,面為 Y 軸.對于圓片晶振,X、Z 軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的 UM-1),會在 X 軸方向進行拉弦(切掉一小部分),以利于晶振的晶片有方向的裝架點膠,點膠點點在 Z 軸上.保證晶振產品的溫度特性.
|
Cardinal晶振 |
單位 |
C49晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
1.8432 ~ 100.000 MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作溫度 |
T_use |
-10°C~ +70°C |
標準溫度 |
|
激勵功率 |
DL |
1.0 mW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 50 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±0.035ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18 pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.C49晶振,兩腳直插式晶振,引腳焊接插件晶振
撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.Cardinal晶振,石英晶振,C49晶振
Cardinal晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意. 與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強插件石英晶振產品化學物質管理.C49晶振,兩腳直插式晶振,引腳焊接插件晶振
嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的49U插件諧振器材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.
Cardinal晶振勞工職業安全衛生議題近年成為世界各國及企業關注焦如何做到‘降低職業災害發生、確保插件石英晶體工作場所安全、實施員工健康管理’一直是Cardinal晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.Cardinal晶振,石英晶振,C49晶振
