愛普生科普X1G0029210087抖動與相位噪音,專為6G無線模塊而生

來源：龍湖電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2023-06-26 15:57:52【大中小】

分享到：

愛普生科普X1G0029210087抖動與相位噪音,專為6G無線模塊而生，愛普生是日系晶振品牌知名供應商，致力于幫助廣大用戶提供完美的晶振解決方案，通過自身的努力，開發了大量優質的產品，同時也得到許多用戶的深度認可，并與之建立親密的合作關系，耐心打磨優質有源晶體振蕩器編碼X1G0029210087，型號SG-210SCD，頻率為54MHZ,支持輸出CMOS，電壓為2.700 to3.600V，頻率穩定性50ppm.工作溫度為-40 to 85 °C，產品特點：頻率范圍： 50 MHz~80 MHz ，電源電壓： 1.8 V Typ./ 2.5 V Typ. /3.3 V Typ. ，電流消耗：7.0mA Max. (SDD2.5V無負載條件 80 MHz) ，功能：待機 ( ST ) ，外部尺寸規格：2.5×2.0×0.8mm，具備低電壓低相位高性能的特點，比較適合用于6G無線模塊，藍牙模塊，智能家居，測量測量等產品.

近年，伴隨影像傳輸等普及，骨干網中流過的通信量有增無減，通信的高速、大容量化進展迅速。在這種情況下，高速化通信基礎設施對高頻且輸出信號穩定的基準信號源的需求十分強烈。抖動（Jitter）是評估輸出信號波形穩定性的指標之一。英語的“Jitter”有神經過敏、緊張不安或激動的意思。在表現高頻石英晶體振蕩器的穩定度時，指傳送數字信號時波形中產生的時間偏差和晃動。本次說明有關抖動和相位噪音的基礎知識.

編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1G0029210002	愛普生振蕩器	SG-210SCD	75.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210008	愛普生晶振	SG-210SCD	75.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210017	愛普生振蕩器	SG-210SCD	74.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210019	愛普生振蕩器	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210022	愛普生振蕩器	SG-210SCD	62.500000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210029	愛普生振蕩器	SG-210SCD	61.895900 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210036	愛普生振蕩器	SG-210SCD	66.666600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210038	愛普生振蕩器	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210042	愛普生振蕩器	SG-210SCD	60.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210043	愛普生振蕩器	SG-210SCD	60.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210048	愛普生振蕩器	SG-210SCD	80.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210053	愛普生振蕩器	SG-210SCD	66.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210058	愛普生振蕩器	SG-210SCD	74.176000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210061	愛普生振蕩器	SG-210SCD	66.666700 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210062	愛普生振蕩器	SG-210SCD	66.660000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210064	愛普生振蕩器	SG-210SCD	66.666000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210065	愛普生振蕩器	SG-210SCD	74.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210069	愛普生振蕩器	SG-210SCD	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210072	愛普生振蕩器	SG-210SCD	63.710000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210079	愛普生振蕩器	SG-210SCD	72.578300 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210080	愛普生振蕩器	SG-210SCD	63.111600 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0029210082	愛普生振蕩器	SG-210SCD	62.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210083	愛普生振蕩器	SG-210SCD	59.800000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210085	愛普生振蕩器	SG-210SCD	63.360000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210086	愛普生振蕩器	SG-210SCD	50.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210087	愛普生振蕩器	SG-210SCD	54.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210088	愛普生振蕩器	SG-210SCD	77.700000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-40 to 85 °C
X1G0029210094	愛普生振蕩器	SG-210SCD	63.071918 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.700 to 3.600 V	-20 to 70 °C
X1G0039310001	愛普生振蕩器	SG-210SCH	100.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310004	愛普生振蕩器	SG-210SCH	125.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310009	愛普生振蕩器	SG-210SCH	100.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-20 to 70 °C
X1G0039310011	愛普生振蕩器	SG-210SCH	125.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-20 to 70 °C
X1G0039310013	愛普生振蕩器	SG-210SCH	150.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310014	愛普生振蕩器	SG-210SCH	156.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310018	愛普生振蕩器	SG-210SCH	106.250000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310024	愛普生振蕩器	SG-210SCH	150.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-20 to 70 °C
X1G0039310032	愛普生振蕩器	SG-210SCH	133.333300 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310033	愛普生晶振	SG-210SCH	160.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310039	愛普生振蕩器	SG-210SCH	125.006250 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310042	愛普生振蕩器	SG-210SCH	114.285000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310043	愛普生振蕩器	SG-210SCH	133.333000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G0039310044	愛普生振蕩器	SG-210SCH	133.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.970 to 3.630 V	-40 to 85 °C
X1G004601A002	愛普生振蕩器	SG-210SDBA	20.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 125 °C
X1G004601A003	愛普生振蕩器	SG-210SDBA	25.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 125 °C
X1G004601A004	愛普生振蕩器	SG-210SDBA	16.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 105 °C
X1G004601A005	愛普生振蕩器	SG-210SDBA	16.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 125 °C
X1G004601A006	愛普生振蕩器	SG-210SDBA	32.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 125 °C
X1G004601A007	愛普生振蕩器	SG-210SDBA	27.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 125 °C
X1G004601A008	愛普生振蕩器	SG-210SDBA	12.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 105 °C
X1G004601A009	愛普生振蕩器	SG-210SDBA	24.000000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 125 °C
X1G004601A010	愛普生振蕩器	SG-210SDBA	24.600000 MHz	2.50 x 2.00 x 0.90 mm	CMOS	2.200 to 3.000 V	-40 to 105 °C
X1M0004110002	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110005	愛普生振蕩器	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110006	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110007	愛普生振蕩器	MG7050EAN	669.325580 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110008	愛普生振蕩器	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110009	愛普生振蕩器	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110010	愛普生振蕩器	MG7050EAN	150.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110011	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110012	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	0 to 70 °C
X1M0004110013	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110014	愛普生振蕩器	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110015	愛普生振蕩器	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110016	愛普生振蕩器	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110017	愛普生振蕩器	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110018	愛普生振蕩器	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110019	愛普生振蕩器	MG7050EAN	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110020	愛普生振蕩器	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110021	愛普生振蕩器	MG7050EAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110022	愛普生振蕩器	MG7050EAN	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-5 to 85 °C
X1M0004110023	愛普生振蕩器	MG7050EAN	156.253906 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C
X1M0004110024	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-20 to 70 °C
X1M0004110025	愛普生振蕩器	MG7050EAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.375 to 2.625 V	-20 to 70 °C
X1M0004110026	愛普生振蕩器	MG7050EAN	312.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	2.970 to 3.630 V	-5 to 85 °C

【1】通信設備的重要指標――抖動用示波器觀察數字信號的波形，有時可以發現本應以單一周期振蕩的波形亮線很寬。這種波形拉寬就是抖動。愛普生科普X1G0029210087抖動與相位噪音,專為6G無線模塊而生.

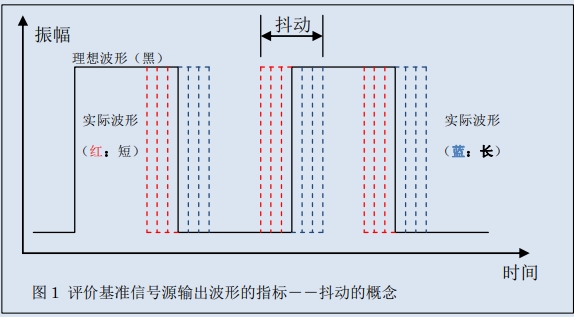

圖 1 表示在一個周期單位中出現了幾種周期的信號波形的情況。理想波形以單一周期反復出現，但實際波形的一部分周期變短（紅色）或變長（藍色）。抖動因讀取電子信號元器件的極微小的不穩定或信號傳輸途中的不良影響等原因而產生。抖動過大將造成相鄰信號之間相互干擾，在傳送影像和音樂信號時將導致影像質量和音質的劣化。如上所述，抖動表示數字信號在時域上的晃動，但抖動的種類不限于一種。抖動隨時間而精微變化，對時間的變化模式也有多種多樣，因此難以用一個參數來評價抖動。

【2】有關抖動種類的說明 ·周期抖動（峰峰值）：表示一周期中的偏差幅度（最大和最小之差）的抖動 ·標準差：表示偏差程度的標準偏差 ·隨機抖動：自然產生的無法預測的抖動 ·確定性抖動：因電路、電磁感應或外界環境等因素而引起的抖動 ·累加抖動（長期抖動）：時鐘各周期的連續偏差

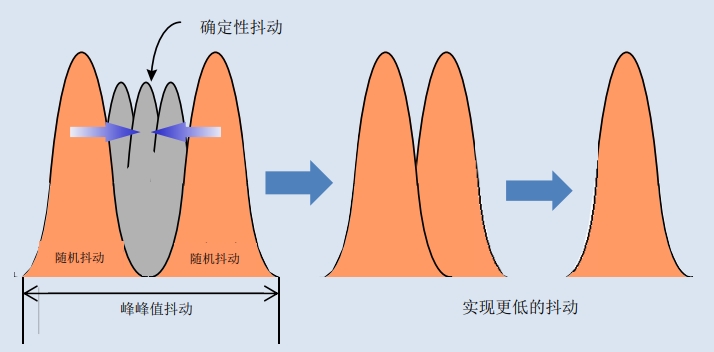

減少抖動即等于如何盡量減少確定性抖動，將確定性抖動成份最佳化就能使左右的隨機抖動之間相互重合，實現理想的正態分布。

tu 42

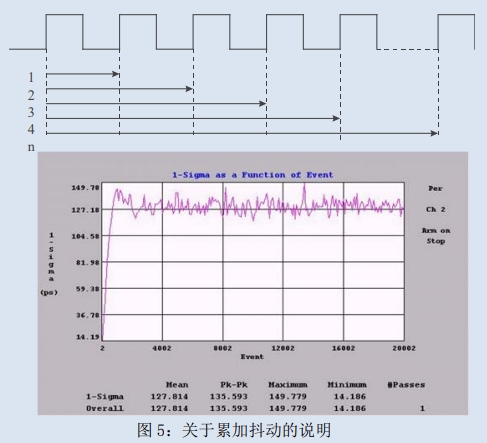

累加抖動（長期抖動）以上說明的抖動均以一周期為標準，對其離差進行了測試，但有些抖動不能僅由此來表現。這就是累加抖動。累加抖動不僅表示一周期的離差，還表示二周期、三周期等多周期連續波形的離差，以右示圖表來表示。圖表的橫軸表示測試的周期數，豎軸表示各周期的 1 標準差。觀察累加抖動可以確認持續幾個周期的抖動的變化狀態。周期累加的抖動從某一周期起1標準差呈現收縮的傾向。我們能夠以此判斷 PLL電路的帶寬和過度響應特性。

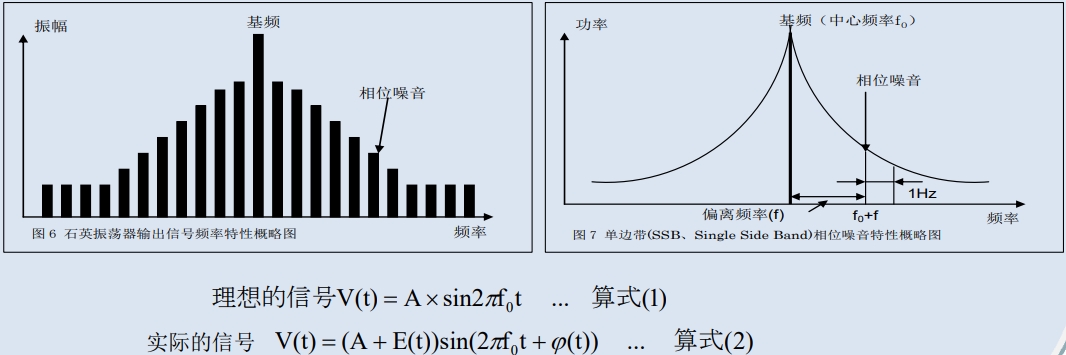

【3】振蕩器的輸出與抖動的關系石英有源振蕩器除了輸出應起振的頻率以外，還輸出頻率分量。從圖 6 所示的石英振蕩器輸出信號頻率特性可以看到基本頻率周圍所存在的其它頻率的“裙擺”。這是因隨機信號而引起的相位調制，即因噪音源調制振蕩器而產生的，通常被稱為“相位噪音”。這些頻率大多高于本底噪聲，并出現在載波頻率附近。噪音可用以下算式表示：

這里的 E（t）表示振幅的變化（振幅噪音），φ（t）表示相位的變化（相位噪音）。φ（t）是相位噪音。相位噪音通常定義為偏離載波的偏離頻率的噪聲功率和載波功率之比。所有相位噪音均成為抖動。一般情況下用“單邊帶（SSB、Single side Band 之略）相位噪音 L（f）”表現相位噪音。L（f）是偏離頻率 f 的函數，單位是 dBc/Hz。用相位變化而造成的單邊帶功率來定義，是偏離載波頻率 fHz 頻率的 1Hz 頻帶寬的電氣信號總功率（圖 7）可用以下算式來表現：

L(f) ? (Center中心頻率 Frequency ? fHz)Power 1Hz 頻帶寬的功率/電氣信號總功率 ... 算式(3)

L（f）是噪音，所以必須折算成 1Hz 單位才能進行比較。若把測試相位噪音時的測定頻帶寬設定為 A，則可用測試得出的相位噪音除以 A 來算出 L（f）。例如，測試頻帶寬為 1kHz，測試結果為-70dBc，可以得出-70dBc、 -30dB，得到-100dBc/Hz 的結論。1Hz 是 1kHz 的 1/1000，所以頻帶寬的平均輸出也為 1/1000（=-30dB）。dBc/Hz 是表示相位噪音的標準單位。

相位噪音除了產生于石英振蕩電路的以外，如果使用了 PLL電路，也會因起源于各電路部分、噪音成分或環路特性的噪音而產生。相位噪音表示信號相位的晃動。因此，以時間變化來觀測就可以看到先前說明的波形抖動。

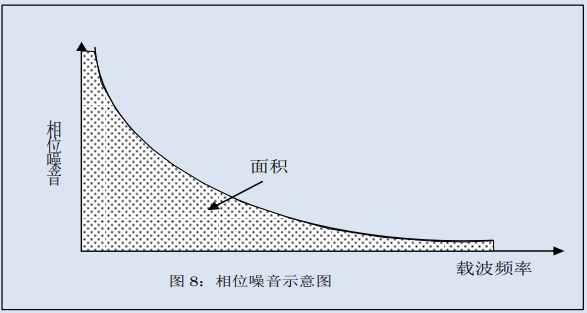

【4】相位抖動和抖動一起表示信號的穩定性，相互有關。具體來說，相位噪音表現在頻率領域中的頻率不穩定，而抖動則表示在時間領域中的信號波形的晃動。與前述同樣，橫軸表示偏離頻率，豎軸表示相位噪音。該相位噪音的積分值（圖 8 的網點部分）就是屬于隨機抖動的相位抖動。通過計算特定偏離頻率范圍的積分，便能獲得具有特定頻率范圍成份的相位抖動值。

市場要求石英晶振元器件具有各種應用特性。包括之前介紹的抖動和噪音的特性在內，愛普生將不斷提供滿足客戶需求的石英元器件產品。
