LH-1

VG7050EBN 698.812335MHz CJGHBZ,X1G004551000300低抖動晶振，日本進口晶振，EPSON愛普生晶振，型號：VG7050EBN，編碼為：X1G004551000300，頻率為：698.812335MHz，小體積晶振尺寸：7.0x5.0x1.5mm，六腳貼片晶振，LVPECL輸出差分晶振，VCXO壓控晶體振蕩器，有源晶振，石英晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低電壓，低相位噪聲，低電平，高精度，高性能，高品質等特點。貼片晶振被廣泛應用于：通訊設備，無線網絡，藍牙模塊，物聯網，光纖通訊，路由器，交換機，以太網，醫療設備，安防設備，GPS導航等應用。

LH-2

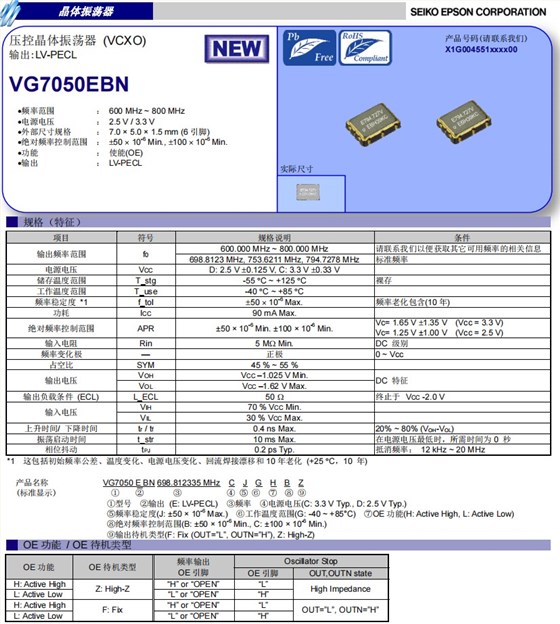

VG7050EBN 698.812335MHz CJGHBZ,X1G004551000300低抖動晶振 參數表

項目

符號

規格說明

條件

輸出頻率范圍

698.812335MHz

請聯系我們以便獲取其它可用頻率的相關信息

698.8123 MHz, 753.6211 MHz, 794.7278 MHz

標準頻率

電源電壓

VCC

D: 2.5 V土0.125 V, C: 3.3 V土0.33 V

儲存溫度范圍

T_stg

-55。C ~ +125。C

裸存

工作溫度范圍

T_use

-40。C ~ +85。C

頻率穩定度*1

f_tol

土50x10-6Max.

頻率老化包含(10年)

功耗

ICC

90 mA Max.

絕對頻率控制范圍

APR

±50 × 10-6Min. ±100 × 10-6Min.

Vc= 1.65 V土1.35 V(Vcc = 3.3 V)
Vc= 1.25 V ±1.00 V(Vcc = 2.5 V)

輸入電阻

Rin

5 MΩMin.

DC級別

頻率變化極

正極

0 ~ Vcc

占空比

SYM

45 % ~ 55 %

輸出電壓

VOH

VCC–1.025 V Min.

DC特征

VOL

VCC–1.62 V Max.

輸出負載條件(ECL)

L_ECL

50Ω

終止于VCC-2.0 V

輸入電壓

VIH

70 % VCCMin.

VIL

30 % VCCMax.

上升時間/下降時間

tr/ tf

0.4 ns Max.

20% ~ 80% (VOH-VOL)

振蕩啟動時間

t_str

10 ms Max.

在電源電壓最低時，所需時間為0秒

相位抖動

tPJ

0.2 ps Typ.

抵消頻率：12 kHz ~ 20 MHz

LH-3

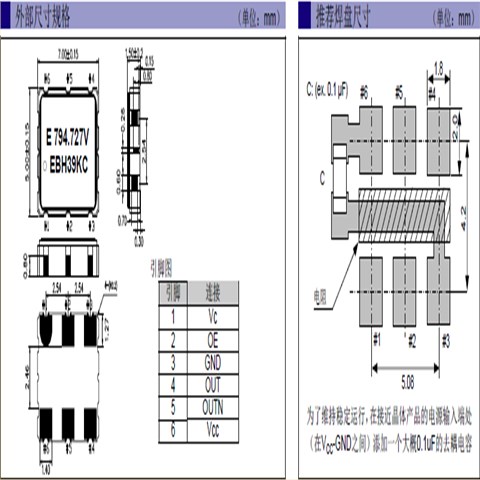

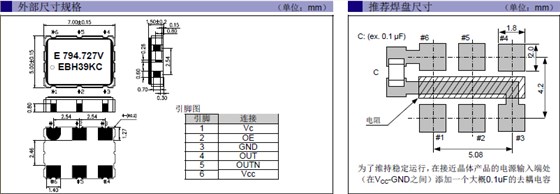

VG7050EBN 698.812335MHz CJGHBZ,X1G004551000300低抖動晶振 尺寸圖

VG7050EBN 698.812335MHz CJGHBZ,X1G004551000300低抖動晶振

差分晶振常見的是3225晶振,5032晶振,7050晶振三種封裝尺寸,文中所列舉的是7050體積的部分差分晶振編碼.均為較高的頻率點,為輸出LVPECL方式,電源電壓范圍2.5V/3.3V,振蕩啟動時間在電源電壓最低時,所需時間為0秒.差分晶振具有性能強,精密穩定,低電壓的特征,普遍用于對于高速網絡要求的應用.

產品編碼	晶振生產廠家	型號	頻率	頻率穩定性	尺寸	輸出波形
X1G003691002100	EPSON晶振	VG-4512CA	148.351600 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691002200	EPSON晶振	VG-4512CA	148.500000 MHz	JHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691003400	EPSON晶振	VG-4512CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011300	EPSON晶振	VG-4512CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011400	EPSON晶振	VG-4512CA	125.000000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011500	EPSON晶振	VG-4512CA	156.250000 MHz	JGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691011600	EPSON晶振	VG-4512CA	157.286400 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G003691013400	EPSON晶振	VG-4512CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100100	EPSON晶振	VG-4513CA	122.880000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100200	EPSON晶振	VG-4513CA	122.880000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100400	EPSON晶振	VG-4513CA	153.600000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100600	EPSON晶振	VG-4513CA	148.351648 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141100700	EPSON晶振	VG-4513CA	153.600000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101100	EPSON晶振	VG-4513CA	122.880000 MHz	GHCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101200	EPSON晶振	VG-4513CA	148.500000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101300	EPSON晶振	VG-4513CA	155.520000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101400	EPSON晶振	VG-4513CA	156.250000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101700	EPSON晶振	VG-4513CA	100.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101800	EPSON晶振	VG-4513CA	125.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141101900	有源晶振	VG-4513CA	155.520000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141102000	EPSON晶振	VG-4513CA	156.250000 MHz	GFCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004141160200	EPSON晶振	VG-4513CA	200.000000 MHz	GGCT	7.00 x 5.00 x 1.60 mm	LV-PECL
X1G004151000300	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000400	EPSON晶振	VG-4513CB	153.600000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000700	EPSON晶振	VG-4513CB	122.880000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151000900	EPSON晶振	VG-4513CB	153.600000 MHz	GFCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001300	EPSON晶振	VG-4513CB	125.000000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004151001600	EPSON晶振	VG-4513CB	156.250000 MHz	GGCT	5.00 x 3.20 x 1.30 mm	LV-PECL
X1G004541100300	EPSON晶振	VG7050EAN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100500	EPSON晶振	VG7050EAN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004541100700	EPSON晶振	VG7050EAN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000300	EPSON晶振	VG7050EBN	698.812335 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000400	EPSON晶振	VG7050EBN	794.727753 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000700	EPSON晶振	VG7050EBN	693.482990 MHz	CJGHBZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004551000800	EPSON晶振	VG7050EBN	698.812300 MHz	CJGHCZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100300	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPZ	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100500	EPSON晶振	VG7050ECN	622.080000 MHz	CJGHPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1G004561100700	EPSON晶振	VG7050ECN	622.080000 MHz	CJGLPF	7.00 x 5.00 x 1.50 mm	LV-PECL
X1M000391001700	EPSON晶振	EV1409EAN	1986.819000 MHz	CPENBA	14.00 x 9.00 x 2.60 mm	LV-PECL
