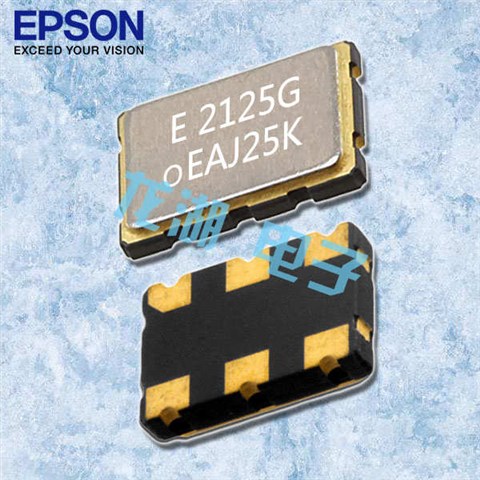

EPSON晶振,有源晶振,SG5032VAN晶振,X1G0042610001晶振,有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

5032mm體積的石英晶體振蕩器,貼片晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在5032晶振元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要. 愛普生拓優科夢（Epson — yocom）將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出更小、更高性能或全新功能的元器件;同時,融合愛普生集團的半導體與軟件技術增添便于使用、能讓顧客更體驗到利用價值的“解決方案”.通過上述工作,我們將為社會的發展以及實現更舒暢的未來而竭誠奉獻.

愛普生有源石英貼片振蕩器型號列表:

Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
SG3225EAN	174.703100 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
SG3225EAN	320.000000 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
SG3225EAN	500.000000 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
SG3225EAN	161.132812 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
SG5032VAN	100.000000 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %
SG5032VAN	125.000000 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %
SG5032VAN	125.006250 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %
SG5032VAN	200.000000 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %

Product Number	Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
X1G0042510113	SG3225EAN	174.703100 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
X1G0042510114	SG3225EAN	320.000000 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
X1G0042510115	SG3225EAN	500.000000 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
X1G0042510121	SG3225EAN	161.132812 MHz	3.20 x 2.50 x 1.20 mm	LV-PECL	-40 to 85 °C	+/-30 ppm	≤ 65.0 mA	+/-5ppm		45 to 55 %
X1G0042610001	SG5032VAN	100.000000 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %
X1G0042610002	SG5032VAN	125.000000 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %
X1G0042610003	SG5032VAN	125.006250 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %
X1G0042610005	SG5032VAN	200.000000 MHz	5.00 x 3.20 x 1.20 mm	LVDS	-40 to 85 °C	+/-50 ppm	≤ 30.0 mA	+/-5ppm		45 to 55 %

同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的壓電石英晶體產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。愛普生晶振,有源晶振,SG5032VAN晶振,X1G0042610001晶振

進口晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。

噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將有源振蕩器輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。

愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,兆赫茲石英振蕩器,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.愛普生晶振,有源晶振,SG5032VAN晶振,X1G0042610001晶振

愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進汽車電子晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠將方針與各自工作職責完全結合的培訓.

加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,基準平臺晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.
