Suntsu晶振集團推出的天線與射頻設計解決方案!

在科技技術時代,物聯網的設備每天逐步不斷上升,打破以往傳統的行業規則,設備設施整體趨勢朝向更薄,更輕,更靈活,便攜和更智能的方向設計,從小巧靈活到大型高端的智能產品,大多數設備都需要越來越復雜的PCB,射頻,電路模塊設計以及是高精度的石英晶振制造工藝.以及更小體型的尺寸外形.

國際數據公司IDC預測到2020年將有超過300億臺連接設備,從今天的130億增加,大多數連接的東西都是通過無線射頻晶振方式完成的.無線系統的關鍵是天線和接口RF互連,如果選擇正確,天線將導致高性能無線設備.但是,如果被忽視,可能會導致系統瓶頸和不穩定.在考慮您的天線選擇時,有四個因素需要考慮并在下面解決.

1:預期用途是什么?選擇天線時,需要回答的問題是天線的使用位置和方式.如果應用需要最大范圍和信號強度,那么外部天線將是理想的.對于所有其他應用,可以使用內部天線并根據進行調整.

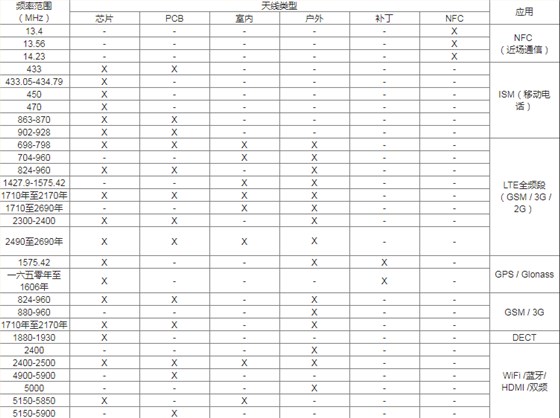

2:無線標準或定制構建?以下是Suntsu晶振提供的各種無線標準.

3:阻抗匹配:成功與石英晶體振蕩器阻抗匹配允許最大功率傳輸和來自負載的最小信號反射.因此,如果電纜,連接器和天線都具有匹配的阻抗水平,振蕩器將能夠提供最大功率,從而提高整個系統的效率.外置天線=天線+射頻電纜+連接器PCB天線=天線+連接器芯片天線=N/A(直接焊接在電路板上).

4:VSWR:VSWR(電壓駐波比)是效率的度量.它著眼于從電源向負載發送電力的效率.它可以通過計算VMAX/VMIN來測量,其中VMAX是最大電壓,VMIN是最小電壓.VSWR越低,整個系統的振蕩器功率分配越有效.盡管天線具有較低的VSWR值很重要,但如果它與系統的其余部分不匹配,則無關緊要.系統以其最薄弱環節的速度和效率運行.因此,如果電纜和連接器的天線不具有匹配或較低的VSWR等級,則系統將無法在天線的額定VSWR下工作.所有這些因素的組合轉化為更好的性能和更平衡的系統。

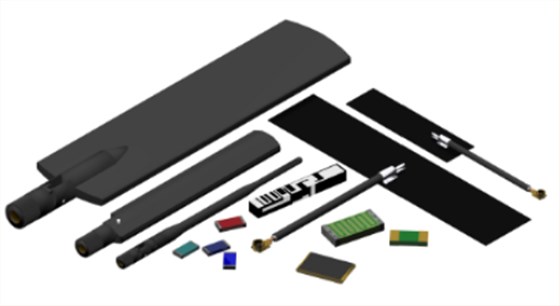

suntsuCrystal產品設計人員的任務是生產性能更高的無線系統,這些系統置于日益嚴苛的環境中.精細調諧的天線對整個無線系統的成功至關重要.Suntsu工程師可以設計定制天線,以滿足客戶獨特的封裝和性能要求.Suntsu天線解決方案設計用于寬頻率范圍,涵蓋以下應用:PCB型天線:WiFi/ZigBee/藍牙,ISM,3G,GSM和LTE,芯片式天線:WiFi/ZigBee/藍牙(1.6x0.8mm~3.2x1.6mm),ISM頻段(433MHz,915MHz，868MHz),GPS(3.2x1.6mm,10.0x3.2mm),完整的LTE頻段(35.0x5.0mm，40.0x5.0mm),室內型天線:WiFi(雙頻段)和全LTE頻段.
