作為一個銷售晶振多年的業務員來說,在銷售各種類型的石英晶振,貼片晶振,石英晶體振蕩器,溫補晶振等水晶元件,已見過不少各種客戶問題,以及各種客戶所闡述的不良等一系列的晶振的問題.現在就給一些設計工程在設計PCB板時候的一些建議.

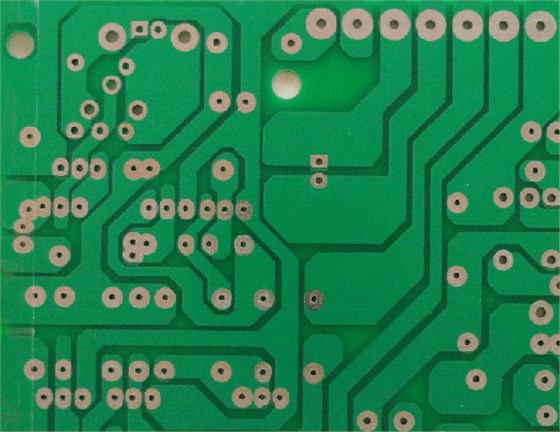

晶振設計,過程中的建議

1,在PCB布線時,石英晶體振蕩器電路的走線盡可能的短直,并盡可能靠近MCU.盡量降低振蕩電路中的雜散電容對晶振的影響.

2,PCB布線的時候,盡量不要在石英晶振下面走信號線,避免對晶振產生電磁干擾,從而導致振蕩電路不穩定.

3,如果你的PCB板比較大,晶振盡量不要設計在中間,盡量靠邊一些.這是因為晶振設計在中間位置會因PCB板變形產生的機械張力而受影響,可能出現不良.

4,如果你的PCB板比較小,那么建議貼片晶振設計位置盡量往中間靠,不要設計在邊沿位置.這是因為PCB板小,一般SMT過回流焊都是多拼板,在分板的時候產生的機械張力會對晶振有影響,可能產生不良.

5,在選擇晶振的型號及規格參數時,工程師應盡量與晶振大廠商或者專業代理商確認,避免選擇的尺寸或者指標不常用,導致供貨渠道少,批量供貨周期長而影響生產,而且在價格上也會處于被動.

6,帶有晶振的電路板一般不建議用超聲波清洗,避免發生共振而損壞石英晶振導致不良.

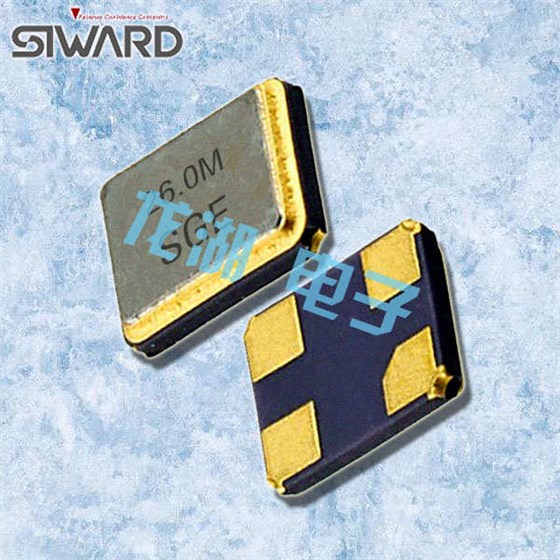

雖然一般的晶振價格都比較便宜,在電路上也不那么起眼,但是晶振現在越來越受工程師的重視了.最直接的原因就是如果晶振出現異常,經常讓工程師們抓狂,并且經常束手無策.因此選擇一家好的晶振供應商就顯得尤為重要了.龍湖電子在晶振行業積累了多年的經驗,具備較強的專業生產和配套供應及應變能力. 目前公司業務范圍遍及國內十多個省市,與國內多家知名企業建立了良好的合作關系.龍湖電子專業生產:石英晶振,表晶,32.768KHZ,陶瓷晶振, 貼片晶振,有源晶振.是您選擇晶振廠家的首選,價格優惠,常用頻點備有現貨.
