隨著生活水平的提高，一個家庭購買車已經不是什么難事，越來越多的人擁有自己的車，平時去玩或者上班都是比較便捷的方式。使用的人多了給予汽車產業的關注度就更高了，那么安全必然是要放在首位的。于是現在有了胎壓監測TPMS技術。TPMS (輪胎壓力監測系統)的作用是在汽車行駛進程中對輪胎氣壓停止實時自動監測，并對輪胎漏氣和低氣壓停止報警，以確保行車平安。

針對這一汽車應用領域應用的CM7V-T1A晶振是微晶晶振公司的一款石英晶體產品。CM7V-T1A低ESR是一款低頻SMT石英晶體單元它包含一個音叉石英晶體諧振器。 它運作在真空下，在帶有金屬蓋的密封陶瓷封裝中。

微晶晶振這款產品特征

低功耗設計的最大ESR值為50kΩ。采用金錫預制棒，具有出色的氣密密封性。通過氣密密封保證高穩定性和低老化。可用于擴展的工作溫度范圍。體積小，外形小巧，重量輕（10.3毫克）。高抗沖擊和抗振動。100％無鉛，符合RoHS標準。符合AEC-Q200的汽車資質認證。

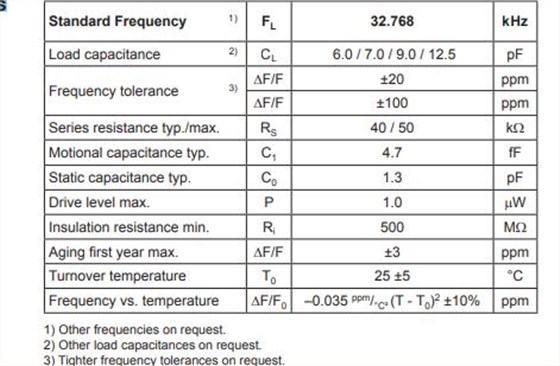

在25℃下的電氣特性

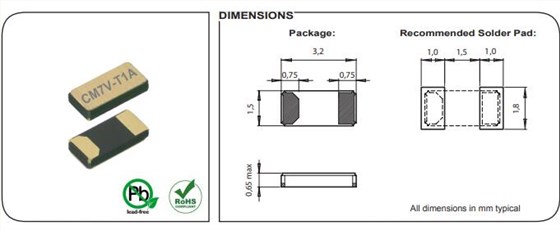

這款石英晶諧振器產品信息對照表

應用了32.768K晶振的TPMS任務原理

輪胎的胎骰上裝置一個內置傳感器，傳感器中包括感應氣壓的電橋式電子氣壓感應安裝，它將氣壓信號轉換為電信號，經過無線發射安裝將信號發射出來。TPMS經過在每一個輪胎上裝置高靈敏度的傳感器，專業車或運動的形態下，實時監視輪胎的壓力、溫度等數據，并經過無線方式發射到接納器，在顯示器上顯示各種數據變化或以蜂鳴等方式，提示駕車者。并在輪胎漏氣和壓力變化超越平安門限(該門限值可經過顯示器設定)時停止報警，以保證行車平安
