溫補晶體振蕩器(TCXO)在各種應用中用作穩定的頻率參考或時鐘.它們現在提供非常小的SMD封裝.由于高拉伸性,最好的溫度補償只能通過基波中的振蕩晶體來實現.因此,對于大部分穩定的TCXO,頻率范圍限制在最大約50至70MHz.然而,許多應用需要明顯更高的頻率,因此在應用中需要倍頻.這需要額外的空間并導致不期望的干擾頻譜.

這里現在設置新的TCXO類型AXLE113HF和AXLE145HF公司AXTAL到11毫米×小SMD晶振封裝在9毫米和14毫米×9毫米穩定的輸出頻率高達200MHz的標準尺寸提供.這兩種型號的噪聲非常低,并且具有幾個飛秒的非常低的相位抖動.

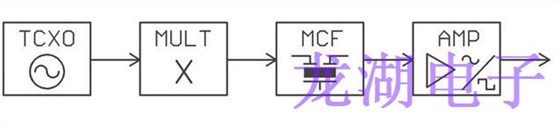

Axtal的新TCXO型號采用直接倍頻(無PLL).起點是微型TCXO,工作頻率為20MHz至50MHz,具體取決于輸出頻率.如下特定特征:通過附加內置單片濾波器(MSE)非常強的濾波分諧波的輸出信號(低于-60DBC)及其倍數的實現.功能原理如框圖所示.

這通常僅由低噪聲OCXO晶振顯著實現的值-另外,相位噪聲由多達30到40dB從約10kHz過濾從載體改善到-180dBc的/Hz的遙遠的噪聲更大,更昂貴.在100MHz的輸出頻率下,實現通常為10fs(12kHz至20MHz)的RMS相位抖動.與沒有MQF的乘法相比,這對應于抖動的改善大約100倍.

這一概念的另一個優點是內部溫補晶體振蕩器版本具有非常高的頻率穩定性(在-40°C至+85°C范圍內高達±0.2ppm)并且具有極低的振動靈敏度(g靈敏度),低至0,可以使用2ppb/g.

這些新的TCXO系列結合了以前未實現的眾多屬性:

●在很寬的溫度范圍內,高頻穩定性高達±0.2ppm

●輸出信號的光譜純度高

●低相位噪聲低至-180dBc/Hz

●低相位抖動高達10fs@100MHz

●可選:低g靈敏度,最高<0.2ppb/g

●它們注定適用于各種高頻應用,甚至可以取代OCXO晶振.
