艾博康32.768KHZ振蕩器的優勢所在于?ASTMKH-32.768KHZ-LQ-DCC-T，70年代石英表的繁榮表明:當談到精確的時間記錄時，沒有什么比石英晶振更好了！這在今天沒有什么不同。帶的頻率控制產品特征頻率為32.768千赫幾乎可以在所有集成時間測量的應用中找到，例如筆記本電腦、手機或微波爐。
在其ASTMKH系列，艾博康提供各種尺寸的SMD音叉晶體，用于連接微控制器或RTC元件。然而，設計電路需要精確性，以確保元件的可靠功能。例如，必須特別注意確保負載電容正確匹配。
32.768kHz振蕩器的優勢

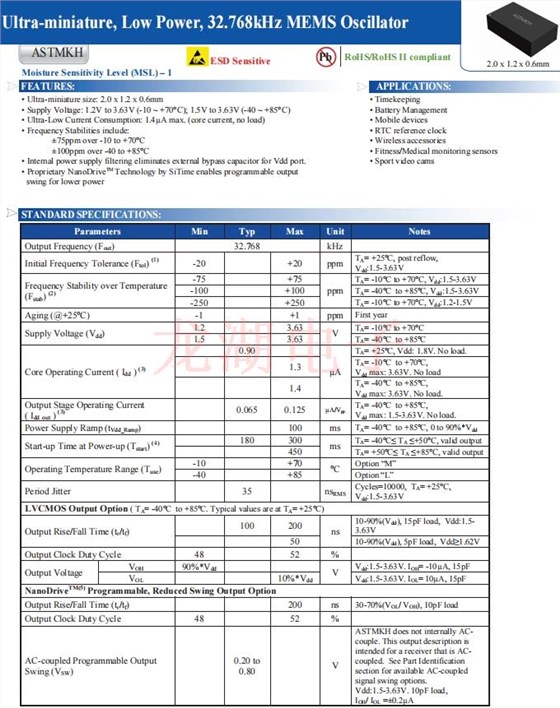

艾博康32.768KHZ振蕩器的優勢所在于?ASTMKH-32.768KHZ-LQ-DCC-T，如果您不想費力為音叉晶體設計正確的電路，您可以依靠Abracon的32.768kHz有源振蕩器，它們都配有CMOS兼容輸出信號。這種軌到軌輸出可以非常容易地連接到所有常見的微控制器和RTC器件。
低電流消耗得益于音叉晶體
這ASTMKH 32.768kHz有源晶振，編碼ASTMKH-32.768KHZ-LQ-DCC-T，例如，非常容易使用。它內部使用音叉晶體，因此具有特別低的電流消耗。此外，它可以在1.5V至5.0V的可變工作電壓下工作，這使得它特別適合電池供電的應用。由于音叉晶體的使用，其輸出頻率在很大程度上取決于工作溫度。
| 原廠編碼 | 品牌 | 型號 | 類型 | 頻率 | 電壓 | 工作溫度 |
| ASDMB-3.6864MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 3.6864MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEMB-14.7456MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 14.7456MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEMB-16.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 16MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEMB-24.576MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 24.576MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEMB-20.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 20MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASFLMB-12.288MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 12.288MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASFLMB-12.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 12MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEM1-8.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASEM | MEMS (Silicon) | 8MHz | 3.3V | -40°C ~ 85°C |
| ASTMKH-32.768KHZ-LQ-DCC-T | Abracon晶振 | ASTMKH | MEMS (Silicon) | 32.768kHz | 1.5 V ~ 3.63 V | -40°C ~ 85°C |
| ASEMB-74.250MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 74.25MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASFLMB-12.288MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 12.288MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASDM1-20.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASDM | MEMS (Silicon) | 20MHz | 3.3V | -40°C ~ 85°C |
| ASFLMB-33.333MHZ-LY-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 33.333MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEMB-8.000MHZ-LY-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 8MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASFLMB-100.000MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASFLMB-125.000MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 125MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASDMB-16.000MHZ-LY-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 16MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASEMPC-40.000MHZ-XR-T | Abracon晶振 | Pure Silicon™ ASEMP | MEMS (Silicon) | 40MHz | 2.25 V ~ 3.6 V | -40°C ~ 105°C |
| ASDMB-150.000MHZ-LY-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 150MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASDMB-48.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 48MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASDMB-19.200MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 19.2MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASDMB-8.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 8MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASFLMB-100.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASEMB-80.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 80MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASFLMPC-50.000MHZ-Z-T | Abracon晶振 | Pure Silicon™ ASFLMP | MEMS (Silicon) | 50MHz | 2.25 V ~ 3.6 V | -55°C ~ 125°C |
| ACH-25.000MHZ-EK | Abracon晶振 | ACH | XO (Standard) | 25MHz | 5V | -20°C ~ 70°C |
| ACHL-50.000MHZ-EK | Abracon晶振 | ACHL | XO (Standard) | 50MHz | 3.3V | -20°C ~ 70°C |
| ASTMTXK-32.768KHZ-NG-T | Abracon晶振 | ASTMTXK | MEMS (Silicon) | 32.768kHz | 1.5 V ~ 3.63 V | 0°C ~ 70°C |
| ASFLMPLV-100.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASFLMP | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.6 V | -40°C ~ 85°C |
| ASTMHTD-100.000MHZ-AJ-E | Abracon晶振 | ASTMHT | MEMS (Silicon) | 100MHz | 2.25 V ~ 3.63 V | -40°C ~ 125°C |
| ASTMHTA-8.000MHZ-AJ-E | Abracon晶振 | ASTMHT | MEMS (Silicon) | 8MHz | 2.25 V ~ 3.63 V | -40°C ~ 125°C |
| AOCJY2-10.000MHZ-E | Abracon晶振 | AOCJY2 | OCXO | 10MHz | 3.3V | -20°C ~ 70°C |
| AOCJY3B-10.000MHZ-E-SW | Abracon晶振 | AOCJY3 | OCXO | 10MHz | 12V | -20°C ~ 70°C |
| ASFLMB-10.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 10MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASDMB-12.000MHZ-EC-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 12MHz | 1.8 V ~ 3.3 V | -20°C ~ 70°C |
| ASDMB-24.000MHZ-EC-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 24MHz | 1.8 V ~ 3.3 V | -20°C ~ 70°C |
| ASFLM1-8.000MHZ-C-T | Abracon晶振 | Pure Silicon™ ASFLM | MEMS (Silicon) | 8MHz | 3V | 0°C ~ 70°C |
| ASEM1-10.000MHZ-LC-T | Abracon晶振 | Pure Silicon™ ASEM | MEMS (Silicon) | 10MHz | 3.3V | -40°C ~ 85°C |
| ASFLMB-14.7456MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 14.7456MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASFLMB-40.000MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 40MHz | 1.8 V ~ 3.3 V | -40°C ~ 85°C |
| ASDMB-54.000MHZ-EC-T | Abracon晶振 | Pure Silicon™ ASDMB | MEMS (Silicon) | 54MHz | 1.8 V ~ 3.3 V | -20°C ~ 70°C |
| ASEMB-24.576MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 24.576MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASFLMB-120.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASFLMB | MEMS (Silicon) | 120MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASEMB-125.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASEMB | MEMS (Silicon) | 125MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASVMB-100.000MHZ-XY-T | Abracon晶振 | Pure Silicon™ ASVMB | MEMS (Silicon) | 100MHz | 1.8 V ~ 3.3 V | -40°C ~ 105°C |
| ASFLMPC-10.000MHZ-Z-T | Abracon晶振 | Pure Silicon™ ASFLMP | MEMS (Silicon) | 10MHz | 2.25 V ~ 3.6 V | -55°C ~ 125°C |
| ASFLMPC-24.576MHZ-Z-T | Abracon晶振 | Pure Silicon™ ASFLMP | MEMS (Silicon) | 24.576MHz | 2.25 V ~ 3.6 V | -55°C ~ 125°C |
| ASFLMPC-48.000MHZ-Z-T | Abracon晶振 | Pure Silicon™ ASFLMP | MEMS (Silicon) | 48MHz | 2.25 V ~ 3.6 V | -55°C ~ 125°C |
| ASEMPC-24.000MHZ-Z-T | Abracon晶振 | Pure Silicon™ ASEMP | MEMS (Silicon) | 24MHz | 2.25 V ~ 3.6 V | -55°C ~ 125°C |
| ASDMPLP-125.000MHZ-LR-T3 | Abracon晶振 | Pure Silicon™ ASDMP | MEMS (Silicon) | 125MHz | 2.25 V ~ 3.6 V | -40°C ~ 85°C |
| ASEMPLP-150.000MHZ-LR-T | Abracon晶振 | Pure Silicon™ ASEMP | MEMS (Silicon) | 150MHz | 2.25 V ~ 3.6 V | -40°C ~ 85°C |
然而，與音叉晶體相比，石英晶體振蕩器的易用性并不是該器件的唯一優勢。上述輸出頻率和工作溫度之間的關系說明了振蕩器的使用ASTMKH 32.768kHz。這些振蕩器使用所謂的AT切割石英毛坯而不是音叉晶體，所以它們的輸出頻率對工作溫度的依賴性要小得多。
下圖顯示了這種差異，使用的溫度范圍為-40°C至+85°C。
很容易看出，高溫和低溫會在音叉晶體中引起相對較大的頻率偏差(實線)。然而，使用AT切割石英坯件的振蕩器曲線(虛線)顯示出小得多的誤差。
